Un faisceau de câbles mal conçu coûte cher — en reprises, en délais et en fiabilité. Selon les données de l'industrie, plus de 40 % des problèmes rencontrés en production de faisceaux proviennent d'erreurs de conception qui auraient pu être évitées par une approche DFM (Design for Manufacturing) rigoureuse.
Ce guide couvre l'ensemble du processus de conception DFM pour les faisceaux de câbles sur mesure : du choix des fils et connecteurs aux méthodes de protection, en passant par les règles de routage, les erreurs fréquentes et la constitution du dossier technique. Que vous conceviez un faisceau pour l'automobile, le médical ou l'industriel, ces principes vous permettront de réduire les coûts, accélérer la mise en production et garantir la conformité IPC-A-620.
Sommaire
- Pourquoi le DFM est essentiel pour les faisceaux de câbles
- Sélection des fils : types, sections et températures
- Sélection des connecteurs : familles et compatibilité
- Méthodes de protection : gaine, tressage et surmoulage
- Règles de conception : rayons, boucles de service et routage
- Erreurs DFM courantes qui augmentent les coûts
- Le dossier technique : ce que votre fabricant attend
- Considérations IPC-A-620 pour le DFM
- Checklist avant mise en production
- Conclusion
1. Pourquoi le DFM est Essentiel pour les Faisceaux de Câbles
Le Design for Manufacturing (DFM) consiste à optimiser la conception d'un produit dès la phase de développement pour faciliter sa fabrication en série. Pour les faisceaux de câbles sur mesure, cette approche a un impact direct sur trois axes :
Coût
Un faisceau conçu sans DFM génère des opérations manuelles supplémentaires, des outillages spéciaux et du gaspillage matière. L'optimisation DFM réduit typiquement les coûts de 15 à 30 %.
Délai
Les allers-retours de révision entre bureau d'études et production ajoutent des semaines au planning. Un dossier DFM complet permet de passer directement à la pré-série.
"Sur Conception de Faisceaux de Câbles sur Mesure : Le Guide DFM Complet, je regarde toujours trois chiffres avant de valider un dossier : la tolérance critique, le rendement cible et la classe IPC. Si la variation dépasse 10 % sans plan de contrôle, la série devient vite instable."
Qualité
Les défauts de fabrication (mauvais sertissage, isolation endommagée, tension excessive) sont souvent la conséquence directe d'un design inadapté aux capacités de production.
Un faisceau de câbles reste un produit largement assemblé à la main. Contrairement à un PCB entièrement automatisé, chaque décision de conception impacte directement le temps opérateur, la reproductibilité et le taux de rebut. C'est pourquoi le DFM n'est pas une étape optionnelle — c'est le fondement d'un service de fabrication de faisceaux performant.
2. Sélection des Fils : Types, Sections et Températures
Le choix du fil constitue la première décision critique en conception de faisceau. Il dépend de l'environnement d'utilisation (température, vibrations, fluides), du courant à transporter, des contraintes mécaniques et des normes applicables.
Types de fils courants
- FLRY-B : Fil automobile à paroi mince, conforme ISO 6722, idéal pour les faisceaux véhicule à faible encombrement.
- H07V-K : Fil souple mono-conducteur pour applications industrielles générales, conforme aux normes européennes HAR.
- M22759 : Fil aéronautique MIL-SPEC à isolation PTFE ou ETFE, résistant aux températures extrêmes (-65 °C à +260 °C).
- UL 1007/1015 : Fils à usage général pour l'électronique grand public et l'instrumentation.
- H05V-K : Fil fin souple pour le câblage interne d'appareils électroménagers et de tableaux.
Comparaison des types de fils
| Type de fil | Norme | Isolation | Temp. max | Sections | Application |
|---|---|---|---|---|---|
| FLRY-B | ISO 6722 | PVC paroi mince | 105 °C | 0,35 – 6 mm² | Automobile, véhicules |
| H07V-K | EN 50525 | PVC | 70 °C | 1,5 – 240 mm² | Industriel, armoires |
| M22759/16 | MIL-DTL-22759 | ETFE | 150 °C | AWG 24 – 0 | Aéronautique, défense |
| M22759/32 | MIL-DTL-22759 | PTFE | 260 °C | AWG 26 – 4 | Aérospatial, haute temp. |
| UL 1007 | UL 758 | PVC | 80 °C | AWG 30 – 16 | Électronique, instrumentation |
| H05V-K | EN 50525 | PVC fin | 70 °C | 0,5 – 1 mm² | Câblage interne, appareils |
Règle DFM : Codage couleur
Respectez un codage couleur cohérent et documenté dans votre BOM. Utilisez de préférence les couleurs standard de votre industrie (ex. noir/brun/rouge pour l'automobile selon DIN 72551). Évitez les couleurs proches (orange/rouge) qui compliqueront l'assemblage et le diagnostic terrain.

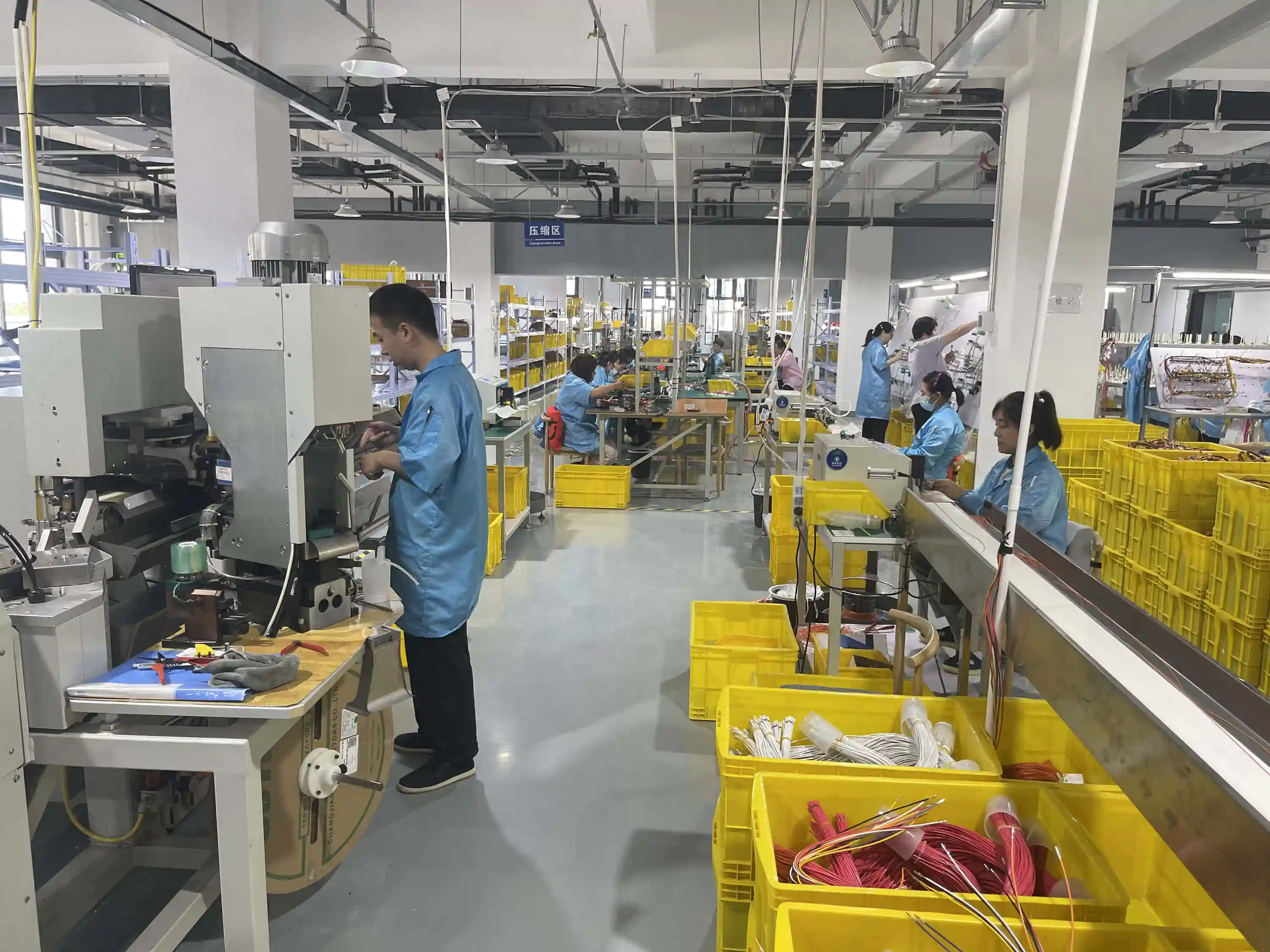

Zone de coupe automatique : les longueurs précises réduisent le gaspillage et améliorent la reproductibilité du faisceau.
Dimensionnement de la section
La section du conducteur doit être calculée en fonction du courant nominal, de la longueur du câble, de la chute de tension admissible et de la température ambiante. Surdimensionner coûte en poids et en encombrement ; sous-dimensionner crée un risque d'échauffement et de défaillance. Prévoyez une marge de 20 % sur le courant nominal pour absorber les pics transitoires.
3. Sélection des Connecteurs : Familles et Compatibilité
Le connecteur est l'interface critique du faisceau. Un mauvais choix entraîne des problèmes de fiabilité, de maintenabilité et de coût. Les critères DFM principaux sont : la compatibilité avec la section de fil, le courant nominal par contact, l'indice IP requis, le nombre de cycles d'accouplement et la disponibilité des outils de sertissage.
Familles de connecteurs populaires
| Famille | Fabricant | Pas (mm) | Courant max | Sections compatibles | Usage typique |
|---|---|---|---|---|---|
| Micro-Fit 3.0 | Molex | 3,00 | 5 A | AWG 24 – 18 | Alimentation interne, électronique |
| Mini-Fit Jr. | Molex | 4,20 | 9 A | AWG 22 – 16 | Puissance moyenne, serveurs |
| MATE-N-LOK | TE Connectivity | 6,35 | 13 A | AWG 18 – 14 | Industriel, forte puissance |
| JST XH | JST | 2,50 | 3 A | AWG 30 – 22 | Signal, capteurs, batteries |
| JST PH | JST | 2,00 | 2 A | AWG 32 – 24 | Signal compact, IoT |
| Deutsch DT | TE Connectivity | 7,50 | 13 A | AWG 20 – 14 | Automobile, environnement sévère |
| Amphenol C016 | Amphenol | Circulaire | 10 A | AWG 20 – 12 | Industriel, machines, IP67 |
Conseil DFM : Outil de sertissage
Vérifiez toujours que votre fabricant dispose de l'outil de sertissage homologué pour la famille de connecteurs choisie. Un sertissage réalisé avec un outil générique ne garantit pas la force de rétention spécifiée et constitue un écart vis-à-vis de l'IPC-A-620.
4. Méthodes de Protection : Gaine, Tressage et Surmoulage
La protection du faisceau détermine sa durée de vie en conditions réelles. Le choix dépend de l'environnement (température, vibrations, fluides, abrasion), du budget et de la facilité de maintenance.
Gaine thermo-rétractable
Solution économique pour l'isolation des épissures et des dérivations. Disponible avec adhésif intégré pour une étanchéité IP67. Ratio de rétraction typique : 2:1 ou 3:1.
DFM : Prévoyez la gaine avant le sertissage des connecteurs.
Gaine tressée (PET/Nylon)
Protection contre l'abrasion et flexibilité élevée. Idéale pour les zones mobiles et les passages de portes. Résistante aux fluides et températures jusqu'à 150 °C.
DFM : Nécessite des embouts pour éviter l'effilochage.
Tube annelé (corrugué)
Protection mécanique robuste pour le routage sous véhicule, en zone moteur ou industrielle. Disponible en PA6, PA12 ou PP. Ouverture fendue possible pour faciliter l'insertion.
DFM : Le tube fendu réduit le temps d'assemblage de 40 %.
Surmoulage (overmolding)
Encapsulation du connecteur et de la transition câble/connecteur. Garantit l'étanchéité IP68 et une résistance mécanique maximale. Nécessite un moule spécifique (investissement outillage).
DFM : Rentable à partir de 500 pièces/an.
5. Règles de Conception : Rayons, Boucles de Service et Routage
Le routage physique du faisceau détermine sa fiabilité long terme et sa facilité d'installation. Voici les règles DFM fondamentales :
Rayon de courbure minimum
Le rayon de courbure minimum est généralement de 4 à 6 fois le diamètre extérieur du faisceau pour une application statique, et de 8 à 10 fois pour une application dynamique (porte, bras robot). En dessous, l'isolation risque de se fissurer et les conducteurs de se rompre par fatigue.
Boucles de service
Prévoyez 50 à 100 mm de longueur supplémentaire aux points de connexion pour permettre la maintenance, le remplacement de connecteurs et absorber les tolérances d'assemblage. Cette boucle de service est souvent oubliée en conception mais réclamée à chaque intervention terrain.
"Le bon choix technique n'est pas celui qui gagne sur un prototype de 20 pièces, mais celui qui reste répétable sur 1 000 cycles ou 5 000 unités avec une conformité documentée à IPC-A-610, IPC-A-620 ou J-STD-001."
Anti-traction (strain relief)
Chaque point de sortie du faisceau doit intégrer un dispositif anti-traction : collier, serre-câble, passe-fil ou surmoulage. Sans cela, les forces mécaniques se transmettent directement aux soudures ou sertissages, provoquant des défaillances intermittentes très difficiles à diagnostiquer.
Routage et fixation
Éloignez les fils de signal des fils de puissance (minimum 50 mm de séparation ou blindage). Fixez le faisceau tous les 150 à 300 mm pour éviter les vibrations libres. Évitez les arêtes vives — utilisez des passe-câbles ou des bords chanfreinés. Prévoyez des points de fixation accessibles pour la maintenance.

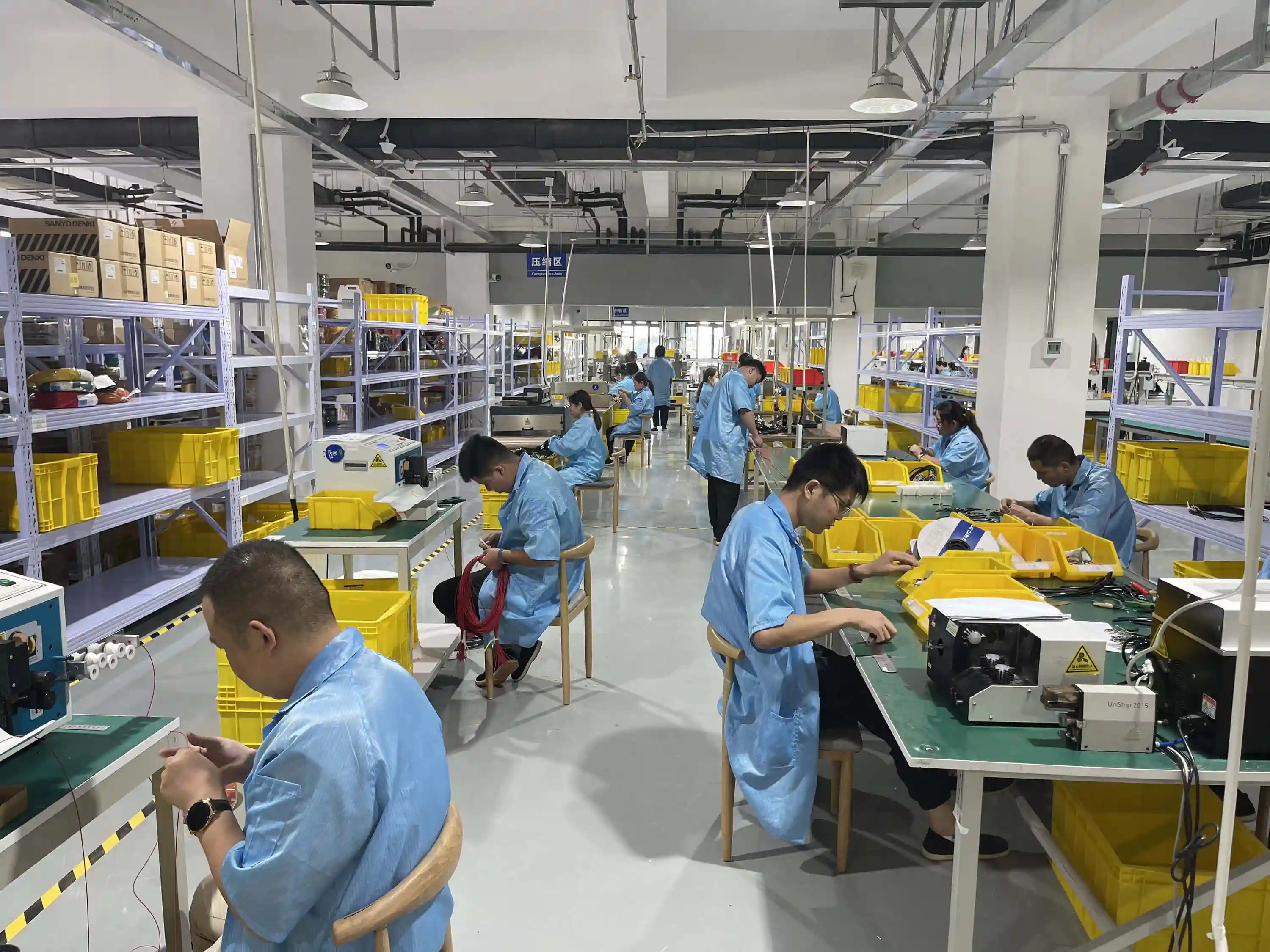

Ligne d'assemblage sur planches : la clarté du routage en conception détermine directement la productivité des opérateurs.
6. Erreurs DFM Courantes qui Augmentent les Coûts
Après des milliers de faisceaux produits, certaines erreurs reviennent systématiquement. Les identifier en amont évite des surcoûts de 20 à 50 % et des retards de plusieurs semaines.
Multiplier les références de fils
Chaque référence supplémentaire (section, couleur, type) ajoute un changement de bobine, un réglage machine et un risque d'erreur. Standardisez au maximum : 3 à 5 sections couvrent 90 % des besoins.
Spécifier des connecteurs à long délai
Certains connecteurs spéciaux ont des délais de 12 à 16 semaines. Vérifiez la disponibilité et les MOQ avant de finaliser le design. Privilégiez les familles mainstream (Micro-Fit, Deutsch DT, JST XH) pour des délais de 2 à 4 semaines.
Négliger les tolérances de longueur
Une tolérance de ±5 mm sur un fil de 200 mm est réaliste. Exiger ±1 mm multiplie le coût de coupe et de contrôle. Adaptez vos tolérances à la fonction réelle du fil.
Oublier l'accès pour le test électrique
Si le faisceau ne peut pas être testé à 100 % en fin de ligne (continuité, isolement, hi-pot), les défauts seront détectés chez le client. Prévoyez des points de test accessibles dès la conception.
Sous-dimensionner la protection
Un faisceau sans protection adaptée dans un environnement vibratoire ou chimique aura une durée de vie réduite de 50 à 80 %. Le coût de la protection représente 5 à 15 % du faisceau, mais évite des retours garantie coûteux.
7. Le Dossier Technique : Ce que Votre Fabricant Attend
Un dossier technique incomplet est la première cause de retard en production. Voici les éléments indispensables pour un devis rapide et une mise en production sans allers-retours :
Plan d'assemblage (drawing)
Vue d'ensemble avec dimensions, points de dérivation, repères de connecteurs et longueurs de branches. Format PDF ou DXF. Échelle 1:1 si possible.
Nomenclature (BOM)
Liste complète des composants : référence fabricant du fil, connecteur, terminal, gaine, étiquette, collier. Quantité par faisceau. Format Excel.
Table from-to (liste de connexions)
Chaque fil identifié par : numéro, connecteur départ, position de contact, connecteur arrivée, position de contact, section, couleur, longueur et tolérance.
Spécifications de test
Critères de test de continuité, résistance d'isolement (typiquement 500 V DC / 100 MΩ), test hi-pot si applicable, et tout test fonctionnel spécifique.
Exigences d'emballage et marquage
Étiquetage (contenu, format code-barres), conditionnement (sachet, carton, plateau), exigences de traçabilité lot/série.
8. Considérations IPC-A-620 pour le DFM
La norme IPC-A-620 définit trois classes de qualité pour les faisceaux de câbles et assemblages de câbles. Votre choix de classe impacte directement la conception DFM :
Classe 1
Produits électroniques généraux
Tolérances larges, contrôle visuel par échantillonnage. Adapté aux produits grand public non critiques. Permet des économies sur les processus de contrôle.
"Quand un client chiffre dès le départ les limites de process, par exemple 0,10 mm, 25 µm ou 168 heures selon la norme applicable, nous réduisons souvent les retouches de 30 % à 50 % entre la présérie et la production."
Classe 2
Produits électroniques de service dédié
Le standard le plus courant en industriel et télécom. Contrôle 100 % visuel, sertissages conformes aux spécifications fabricant, traçabilité lot.
Classe 3
Produits haute performance
Aérospatial, médical implantable, défense. Contrôle 100 % avec instrumentation (force d'arrachement, micro-section), tolérances serrées, documentation complète.
Impact DFM de la classe IPC
Passer de la Classe 2 à la Classe 3 peut augmenter le coût de 30 à 50 % en raison des contrôles supplémentaires, de la documentation et des critères d'acceptation plus stricts. Ne spécifiez la Classe 3 que lorsque l'application l'exige réellement. Un faisceau industriel standard en Classe 2 offre déjà un excellent niveau de fiabilité.
9. Checklist DFM Avant Mise en Production
Avant d'envoyer votre dossier au fabricant de faisceaux, vérifiez chaque point de cette liste :
Conception
- Sections de fil calculées avec marge de 20 %
- Rayons de courbure conformes (≥4x diamètre statique)
- Boucles de service prévues (50–100 mm)
- Anti-traction à chaque point de sortie
- Séparation signal/puissance respectée
- Protection adaptée à l'environnement
Documentation
- Plan d'assemblage coté et à l'échelle
- BOM avec références fabricant complètes
- Table from-to vérifiée
- Classe IPC-A-620 spécifiée
- Critères de test définis
- Exigences d'emballage et marquage précisées
Vérification fabricabilité
- Disponibilité des composants vérifiée (délais < 4 semaines)
- Nombre de références de fils minimisé (3–5 sections max)
- Tolérances de longueur réalistes (±5 mm standard)
- Outils de sertissage homologués disponibles chez le fabricant
10. Conclusion
Le DFM pour les faisceaux de câbles sur mesure n'est pas un luxe réservé aux grands volumes — c'est une discipline qui paie dès le premier prototype. En choisissant des fils standard, des connecteurs disponibles, des protections adaptées et en respectant les règles de routage, vous éliminez la majorité des problèmes avant qu'ils n'apparaissent en production.
Un dossier technique complet (plan, BOM, from-to, spécifications de test) associé à une classe IPC-A-620 bien choisie permet à votre fabricant de produire juste du premier coup. Le résultat : des délais réduits, des coûts maîtrisés et un faisceau fiable sur le terrain.
N'hésitez pas à impliquer votre fabricant dès la phase de conception. Un bon partenaire de fabrication de faisceaux de câbles ne se contente pas d'exécuter — il challenge votre design pour le rendre plus fabricable, plus fiable et plus économique.
Besoin d'une Revue DFM pour Votre Faisceau ?
Nos ingénieurs analysent votre conception gratuitement et identifient les optimisations DFM possibles avant la mise en production.
Demander une Revue DFM GratuiteSources et références
- IPC-A-620D — Requirements and Acceptance for Câble and Wire Harness Assemblies
- IPC-WHMA-A-620 — Wire Harness Manufacturer's Association Standard
- SAE AS50881 — Wiring, Aerospace Vehicle (for MIL-SPEC wire references)
- ISO 6722 — Road vehicles — 60 V and 600 V single-core cables
- Molex, TE Connectivity, JST — Fiches techniques des familles de connecteurs citées
FAQ
Quelle norme encadre conception de faisceaux de câbles sur mesure : le guide dfm complet ?
La réponse dépend du produit, mais les références les plus courantes sont IPC-A-610 pour l'assemblage électronique, IPC/WHMA-A-620 pour les câbles, IPC-6012 pour le PCB nu et J-STD-001 pour le procédé. En environnement critique, ajoutez aussi les normes sectorielles comme ISO 13485 ou IATF 16949.
Quelle valeur de départ faut-il utiliser pour un premier dossier ?
Commencez avec une marge d'au moins 10 % sur le paramètre critique et un contrôle sur les dimensions ou performances sensibles. Cette approche est plus robuste qu'un design calé exactement sur la limite minimale annoncée par la fiche technique.
Quel défaut revient le plus souvent en production ?
Le défaut le plus fréquent est rarement spectaculaire : c'est souvent une dérive de répétabilité qui fait perdre 2 % à 5 % de rendement et génère des reprises. C'est pourquoi il faut relier chaque exigence à une méthode de contrôle mesurable.
Quand faut-il passer du prototype à la présérie ?
Dès que le prototype a validé la fonction, il faut passer par une présérie de 10 à 50 pièces pour mesurer le comportement réel du process, les temps de cycle et la stabilité des fournisseurs. Sauter cette étape coûte souvent plus cher qu'elle ne fait gagner de temps.
Comment qualifier le process avant la production en série ?
Le minimum sérieux est une revue DFM, un lot pilote, une inspection visuelle 100 % sur les caractéristiques critiques et un test final documenté. Si le produit vise une classe IPC 3 ou un secteur réglementé, il faut ajouter des enregistrements de traçabilité plus stricts.
