En janvier 2024, un F-35 de l'US Air Force a été immobilisé au sol pendant 11 jours à cause d'un faisceau de câbles défaillant dans le système de gestion thermique du moteur. Coût direct : plus de 2 millions de dollars. Ce n'est pas un cas isolé. Selon les rapports de la DGA (Direction Générale de l'Armement), près de 18 % des retours en maintenance non programmée sur les plates-formes aéronautiques militaires françaises sont liés au câblage.
Un faisceau de câbles « Mil-Spec » (Military Specification) n'est pas simplement un faisceau industriel avec de meilleurs matériaux. C'est un assemblage intégralement tracé, conçu, fabriqué et testé selon un corpus de normes extrêmement prescriptives — SAE AS50881, MIL-DTL-38999, SAE AS22759, IPC/WHMA-A-620 Classe 3, et bien d'autres. Ce guide détaille chaque exigence critique pour les ingénieurs de conception et les acheteurs français travaillant sur des programmes de défense et aérospatial.
Contexte réglementaire français : les programmes Rafale, SCORPION (Griffon/Jaguar), Barracuda et les satellites militaires SYRACUSE IV utilisent tous des faisceaux conformes aux normes Mil-Spec. Depuis la DGA/DT, le référentiel AQAP-2110 (OTAN) exige une traçabilité complète des composants QPL dans les sous-ensembles de câblage.
"Sur Faisceaux de Câbles Mil-Spec : Guide de Conception Conforme MIL-DTL-38999 et AS50881, je regarde toujours trois chiffres avant de valider un dossier : la tolérance critique, le rendement cible et la classe IPC. Si la variation dépasse 10 % sans plan de contrôle, la série devient vite instable."
Qu'est-ce qui définit un faisceau Mil-Spec ?
Un faisceau de câbles Mil-Spec se distingue d'un faisceau commercial par trois piliers fondamentaux : la conformité normative, la traçabilité des composants QPL et le niveau de contrôle qualité.
SAE AS50881 (anciennement MIL-W-5088) est la norme de référence pour le câblage aéronautique. Elle définit les exigences de conception, d'installation et de fabrication des faisceaux électriques sur aéronefs. Chaque aspect — rayon de courbure minimal (10× le diamètre extérieur), espacement entre torons, protection contre l'abrasion, routage à distance des lignes hydrauliques — est prescrit.
IPC/WHMA-A-620 Classe 3 définit les critères d'acceptabilité pour les « produits électroniques haute performance », incluant l'aérospatial et le militaire. Comme détaillé dans notre guide complet IPC-A-620, cette classe impose zéro défaut visuel sur le sertissage, le brasage et le routage.
QPL (Qualified Products List) : chaque composant — fil, connecteur, contact, gaine thermo, backshell — doit figurer sur la liste QPL du DLA (Defense Logistics Agency). Un fil SAE AS22759/32 non-QPL, même chimiquement identique, sera rejeté lors de l'audit de conformité.
Fils Mil-Spec : SAE AS22759 en détail
La famille SAE AS22759 (anciennement MIL-W-22759) regroupe plus de 150 types de fils aéronautiques. Le choix du type dépend de la température de service, du poids, de la résistance chimique et du niveau de fumée/toxicité en cas d'incendie. Voici les types les plus utilisés sur les programmes de défense français :
| Type AS22759 | Isolant | Temp. max | Poids relatif | Application typique |
|---|---|---|---|---|
| AS22759/32 | ETFE (Tefzel) | 150 °C | Référence (1×) | Câblage général aéronef |
| AS22759/34 | ETFE (Tefzel) | 150 °C | 0,7× (léger) | Rafale — zones non critiques |
| AS22759/86 | PTFE/Polylmide composite | 260 °C | 0,85× | Zone moteur, haute température |
| AS22759/180 | Fluoropolymère XL-ETFE | 200 °C | 0,55× (ultra-léger) | Programmes réduction masse (A400M) |
| AS22759/87 | Nickel/PTFE | 260 °C | 1,2× | Zones feu (pare-feu moteur) |
Attention QPL : les fils « équivalents commerciaux » (ex. Spec 55) ne sont PAS acceptables sur un programme Mil-Spec. Seuls les fils figurant sur la QPL-22759 du DLA, avec un certificat de conformité (C of C) traçable au lot de fabrication, sont autorisés.
Connecteurs MIL-DTL-38999 : séries I, II, III et IV
Le MIL-DTL-38999 est le connecteur circulaire de référence pour les applications aérospatiales et de défense. Il offre une densité de contacts élevée, un blindage EMI 360°, un couplage rapide et une résistance aux environnements sévères (vibrations, température, fluides). Quatre séries coexistent :
| Série | Couplage | Blindage EMI | Poids | Usage courant |
|---|---|---|---|---|
| Série I | Vis baïonnette | Modéré | Standard | Véhicules terrestres (SCORPION) |
| Série II | Vis baïonnette | Élevé | Léger | Électronique embarquée avionique |
| Série III | Couplage rapide (1/3 tour) | Maximum | Compact | Rafale, Mirage, A400M — le plus répandu |
| Série IV | Push-pull | Élevé | Ultra-compact | Maintenance rapide, systèmes modulaires |
Les contacts utilisés dans ces connecteurs sont définis par MIL-DTL-39029. Les contacts sertis (tailles 22D, 20, 16, 12, 8, 4, 0) doivent être installés avec des outils calibrés (Daniels Manufacturing DMC) et vérifiés par jauge Go/No-Go. La force de rétention du contact dans l'insert doit dépasser la valeur minimale spécifiée — typiquement 4,5 N pour un contact taille 22D.
Backshells SAE AS85049 : blindage et décharge de traction
Le backshell (arrière-corps) assure trois fonctions critiques : la continuité du blindage EMI entre le câble et le connecteur, la décharge de traction mécanique et le maintien du rayon de courbure à la sortie du connecteur. La norme SAE AS85049 définit plus de 100 configurations : droit (0°), coudé (45°, 90°), en Y, avec ou sans gaine thermo-rétractable.
Pour les applications EMI critiques (bus MIL-STD-1553, Ethernet avionique AFDX), le backshell doit garantir un transfert d'impédance < 2,5 mΩ entre la tresse de blindage et le corps du connecteur. La technique de terminaison « band and clamp » avec bande de sertissage en acier inoxydable est la méthode privilégiée sur les programmes français.

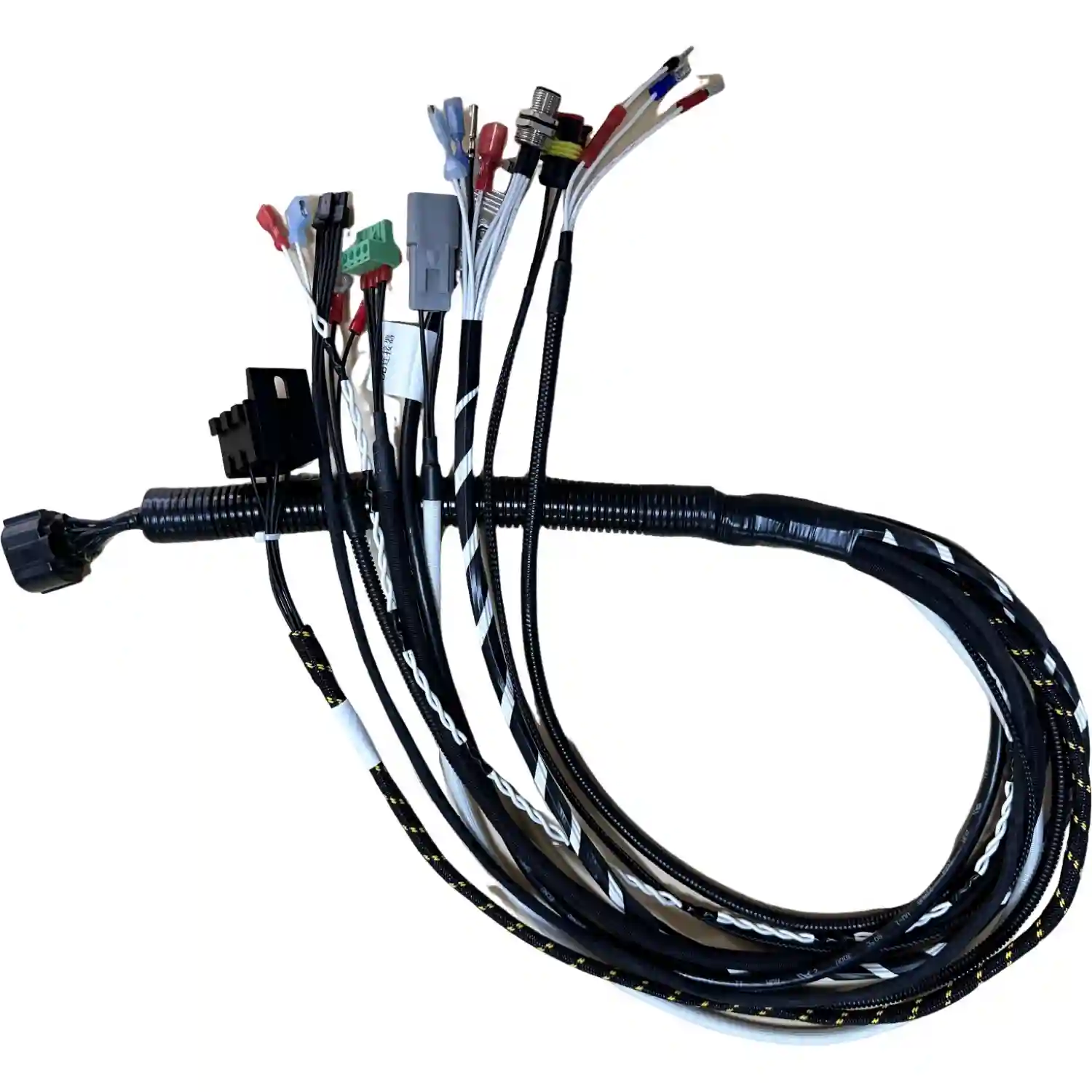

Faisceau Mil-Spec avec connecteurs circulaires et terminaisons de blindage conformes AS85049.
Processus de fabrication critiques
La fabrication d'un faisceau Mil-Spec exige des processus qualifiés et des opérateurs certifiés. Contrairement à la production commerciale où l'inspection finale valide le produit, en Mil-Spec chaque étape est un point d'arrêt qualité.
Sertissage (Crimping)
Le sertissage est l'opération la plus critique. Selon l'AS50881 et l'IPC-A-620 Classe 3, chaque sertissage doit :
- Être réalisé avec un outil calibré et qualifié (DMC AF8, HX4, M22520) dont la date d'étalonnage est valid
- Passer le test de jauge Go/No-Go (hauteur de sertissage dans la tolérance)
- Satisfaire au test de force d'arrachement (pull test) selon la table MIL-STD-1344 Méthode 2003
- Présenter une fenêtre d'inspection permettant de vérifier que les brins sont visibles et que l'isolant ne dépasse pas dans le fût
Terminaison de blindage
La tresse de blindage doit couvrir au minimum 85 % de la surface du câble (90 % recommandé pour les applications avioniques). La terminaison au backshell utilise la technique « 360° » : la tresse est rabattue uniformément sur le corps arrière, puis compressée par une bande de sertissage. Aucun brin de tresse ne doit dépasser (« birdcaging » interdit en Classe 3).
"Le bon choix technique n'est pas celui qui gagne sur un prototype de 20 pièces, mais celui qui reste répétable sur 1 000 cycles ou 5 000 unités avec une conformité documentée à IPC-A-610, IPC-A-620 ou J-STD-001."
Regroupement et routage (Bundling)
L'AS50881 impose des règles strictes de regroupement. Les fils de puissance (> 28 VDC) doivent être séparés des signaux sensibles. Le laçage (lacing) au fil ciré conforme NASM 4756 est préféré aux colliers nylon (ty-raps) dans les zones haute température. L'espacement entre points de fixation ne doit pas dépasser 600 mm, réduit à 150 mm dans les zones vibratoires.
Marquage et traçabilité
Chaque fil doit porter un marquage permanent (sleeve ou impression directe) tous les 300 mm maximum, lisible après installation. Le schéma de marquage suit généralement le format : numéro de circuit / calibre / destination. Le faisceau complet reçoit une plaquette d'identification avec : référence plan, indice de révision, numéro de série, date de fabrication et tampon opérateur.

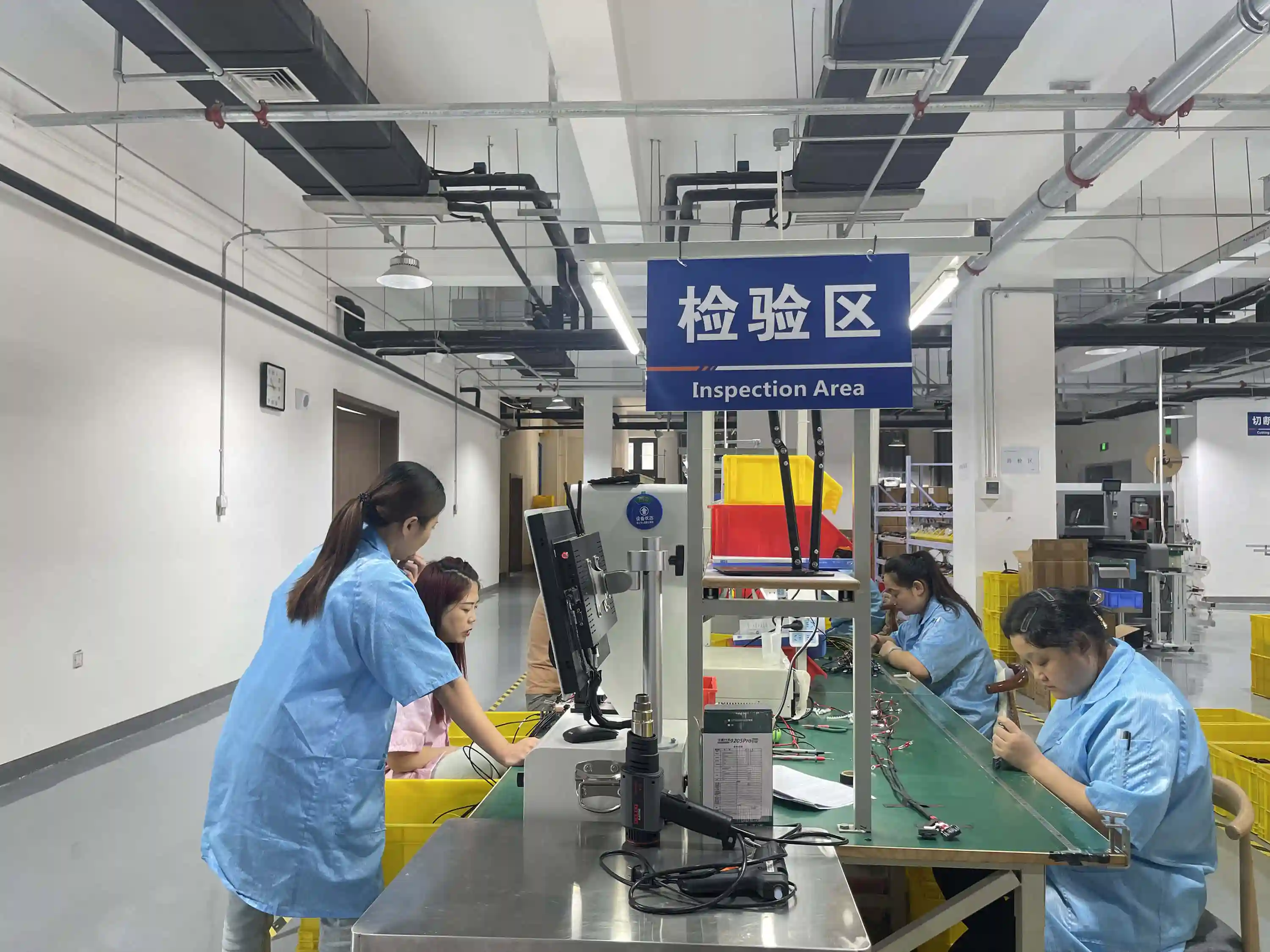

Zone de contrôle qualité : vérification des sertissages, continuité électrique et conformité IPC-A-620 Classe 3.
Validation et tests : de l'électrique à l'environnemental
Un faisceau Mil-Spec subit un protocole de tests bien plus exigeant qu'un faisceau commercial. Les tests se répartissent en deux catégories : tests électriques (100 % production) et tests environnementaux (qualification).
Tests électriques (100 % des unités)
- Continuité : résistance point à point mesurée à < 100 mΩ (seuil typique). Vérifie chaque chemin électrique du faisceau.
- Isolement (Hi-Pot) : test diélectrique à 1 500 VDC pendant 60 secondes entre chaque conducteur et la masse. Courant de fuite < 5 μA.
- Résistance d'isolement (Megger) : > 500 MΩ à 500 VDC pour les applications avioniques standard.
- Transfert d'impédance du blindage : < 100 mΩ/m mesuré selon MIL-STD-1344 Méthode 3008 pour les connecteurs blindés.
Tests environnementaux MIL-STD-810 (qualification)
- Vibrations : profil aléatoire selon le profil de la plate-forme (MIL-STD-810H Méthode 514.8). Pour un aéronef : 10–2 000 Hz, 7,7 g RMS typique.
- Chocs : MIL-STD-810H Méthode 516.8 — 40 g, 11 ms, demi-sinus, 3 axes.
- Cyclage thermique : -55 °C à +125 °C (ou +200 °C zone moteur), 100 cycles minimum, avec mesure de continuité après chaque cycle.
- Brouillard salin : 500 heures selon MIL-STD-810H Méthode 509.7 pour les connecteurs et terminaisons exposés.
- Fluides : immersion dans JP-8, Skydrol, huile hydraulique MIL-PRF-83282 pendant 24 h sans dégradation de l'isolant.
Erreurs courantes de conception et d'approvisionnement
Après plus de 15 ans de production de faisceaux Mil-Spec, voici les erreurs les plus fréquentes que nous observons chez nos clients :
1.Spécifier un connecteur sans le backshell associé. Le connecteur MIL-DTL-38999 seul ne fournit aucun blindage arrière. Sans backshell AS85049, le blindage du câble n'a nulle part où se terminer, créant une brèche EMI.
2.Utiliser des fils non-QPL pour « gagner du temps ». Les délais QPL sont longs (8–16 semaines), mais un lot non-QPL découvert en audit entraîne un rappel complet du faisceau — coût bien supérieur.
3.Ignorer la ségrégation des circuits. Regrouper des fils de puissance 28 VDC avec des signaux analogiques sensibles (< 1 V) sans blindage individuel provoque un couplage électromagnétique inacceptable.
4.Sous-dimensionner le rayon de courbure. L'AS50881 exige 10× le diamètre extérieur pour un câble multi-conducteur. Un rayon insuffisant endommage l'isolant sous vibration et provoque un court-circuit différé.
5.Ne pas spécifier le plaquage des contacts. Un contact doré (spécification M39029) inséré dans un insert prévu pour des contacts argentés crée une corrosion galvanique accélérée en environnement salin.
Checklist de l'ingénieur : avant de lancer la production
Avant de transmettre votre dossier de définition à un fabricant de faisceaux de câbles, vérifiez chaque point de cette liste :
Documentation
- Plan de câblage (wiring diagram) avec liste des circuits, calibres et longueurs
- Nomenclature (BOM) avec références QPL complètes pour chaque composant
- Spécification d'essais (TPS — Test Procedure Specification)
- Plan de routage 3D ou gabarit (form board) avec cotes de positionnement
Composants
- Tous les fils spécifiés sont sur la QPL-22759 avec certificats de conformité
- Connecteurs MIL-DTL-38999 avec série, taille de coque, arrangement de contacts et plaquage spécifiés
- Backshells AS85049 sélectionnés (type, angle, taille) et appariés aux connecteurs
- Contacts MIL-DTL-39029 avec taille, type (mâle/femelle) et plaquage confirmés
Exigences de fabrication
- Classe IPC-A-620 spécifiée (Classe 3 pour aéro/défense)
- Schéma de marquage défini (format, fréquence, méthode)
- Protocole de tests électriques validé (seuils de continuité, tension Hi-Pot)
- Exigences d'emballage et de protection pour le transport (ESD, humidité)
Conclusion : la conformité Mil-Spec est un investissement, pas un coût
Concevoir et fabriquer un faisceau de câbles Mil-Spec coûte 3 à 5 fois plus cher qu'un faisceau commercial équivalent. Mais le coût d'un AOG (Aircraft On Ground) se chiffre en dizaines de milliers d'euros par heure d'immobilisation — sans compter les conséquences sur la sécurité des personnels. La rigueur des normes SAE AS50881, MIL-DTL-38999 et IPC-A-620 Classe 3 n'est pas de la bureaucratie : c'est le prix de la fiabilité dans des environnements où l'échec n'est pas une option.
Les ingénieurs français travaillant sur les programmes Rafale, Griffon, NH90 ou SYRACUSE le savent : chaque fil, chaque contact, chaque point de sertissage est un maillon de la chaîne de fiabilité. Un seul maillon défaillant peut mettre en échec l'ensemble du système.
"Quand un client chiffre dès le départ les limites de process, par exemple 0,10 mm, 25 µm ou 168 heures selon la norme applicable, nous réduisons souvent les retouches de 30 % à 50 % entre la présérie et la production."
FAQ
Quelle différence entre un composant QPL et un composant commercial standard ?
Un composant QPL (Qualified Products List) a été validé contre une spécification militaire précise, par exemple AS22759 pour les fils ou MIL-DTL-38999 pour les connecteurs. Cette qualification couvre des essais documentés, une traçabilité lot par lot et des performances souvent vérifiées sur des centaines d'heures de contraintes environnementales.
Quand faut-il imposer IPC/WHMA-A-620 Classe 3 ?
Dès qu'une défaillance peut compromettre une mission, la sécurité ou une maintenance très coûteuse. En aérospatial et défense, la Classe 3 est la référence habituelle car elle impose les critères d'acceptation les plus stricts sur le sertissage, le routage et la finition.
Quel niveau de test électrique est attendu sur un faisceau Mil-Spec ?
Le standard minimal comprend généralement un test de continuité à 100%, une vérification d'isolement et un Hi-Pot. Selon le programme, la tension d'essai peut aller de 500 VDC à 1500 VDC, voire davantage si la spécification système l'impose.
Pourquoi les connecteurs MIL-DTL-38999 sont-ils si utilisés ?
Parce qu'ils combinent une forte densité de contacts, un verrouillage robuste et une tenue environnementale élevée. Selon la série choisie, ils peuvent supporter des températures d'environ -65°C à +200°C et des niveaux vibratoires compatibles avec les exigences de MIL-STD-810H.
Quelle marge faut-il prévoir pour le rayon de courbure d'un faisceau aérospatial ?
Une règle de base consiste à viser un rayon d'au moins 10 fois le diamètre extérieur du faisceau, puis à augmenter cette valeur si l'installation subit vibrations ou maintenance répétée. Ce point est généralement formalisé dans le dossier d'installation conforme à AS50881.
Combien de temps faut-il conserver la documentation de traçabilité ?
La durée dépend du contrat, mais il est courant d'exiger 7 à 15 ans de conservation pour les certificats matière, rapports de test et enregistrements de lot. Sur certains programmes de défense, la conservation s'aligne sur la durée de vie du système.
