Plus de 90 % des cartes électroniques professionnelles produites aujourd'hui sont des PCB multicouches. Du smartphone dans votre poche au système avionique d'un Airbus A350, la complexité croissante des circuits électroniques modernes impose des empilages de 4, 8, voire 32 couches et plus.
Pourtant, le choix du nombre de couches et la conception du stack-up restent l'une des décisions les plus impactantes — et les plus mal comprises — dans un projet électronique. Un empilage mal conçu provoque des problèmes d'EMI, dégrade l'intégrité des signaux et fait exploser les coûts de fabrication. Ce guide vous donne les clés pour prendre la bonne décision.
Ce que vous allez apprendre :
- Fonctionnement et procédé de fabrication des PCB multicouches
- Comment concevoir un stack-up optimal (4, 6, 8+ couches)
- Gestion de l'intégrité des signaux et de l'EMI
- Critères de sélection du nombre de couches et impact sur les coûts
Qu'est-ce qu'un PCB Multicouche ?
Un PCB multicouche (multilayer PCB) est un circuit imprimé composé de trois couches conductrices ou plus, séparées par des matériaux diélectriques (prépreg et core) et liées par un processus de lamination sous haute pression et température. Contrairement aux PCB simple ou double face, les multicouches intègrent des plans de masse et d'alimentation dédiés qui améliorent considérablement les performances électriques.
Les PCB multicouches utilisent toujours un nombre pair de couches (4, 6, 8, 10, 12...) pour des raisons de symétrie mécanique. Un empilage asymétrique provoque des déformations (warpage) lors de la lamination, rendant la carte inutilisable. La norme IPC-2221 définit les règles de conception génériques applicables à ces structures.
90 %+
des PCB pro
Sont multicouches
4-6
Couches typiques
Pour 80 % des applications
130+
Couches max
Record industriel (IBM)
25-40 %
Surcoût / paire
Par paire de couches ajoutée
"Le nombre de couches n'est pas un indicateur de qualité — c'est une réponse à une contrainte de conception. J'ai vu des ingénieurs spécifier 8 couches « par sécurité » alors qu'un stack-up 4 couches bien conçu aurait suffi, doublant le coût du PCB sans aucun bénéfice. La bonne approche est de définir d'abord vos contraintes électriques, puis de déterminer le nombre minimal de couches qui les satisfait."
Hommer Zhao
Directeur Technique, WellPCB
Procédé de Fabrication d'un PCB Multicouche
La fabrication d'un PCB multicouche est nettement plus complexe qu'un simple ou double face. Chaque paire de couches supplémentaire ajoute des étapes critiques au processus, ce qui explique l'augmentation progressive des coûts et des délais.
Préparation des couches internes
Chaque couche interne est gravée individuellement sur un laminat FR-4 cuivré. Le circuit est transféré par photolithographie (DI — Direct Imaging) puis gravé chimiquement. C’est l’étape la plus précise du processus.
Inspection optique des couches internes (AOI)
Chaque couche interne est inspectée par AOI (Automated Optical Inspection) avant lamination. Un défaut non détecté à ce stade sera emprisonné dans le multicouche et irrécupérable.
Oxydation et traitement de surface
Les couches internes subissent un traitement d’oxydation (brown oxide ou black oxide) pour améliorer l’adhésion entre le cuivre et le prépreg lors de la lamination.
Empilage et lamination
Les couches internes sont empilées avec les feuilles de prépreg (résine semi-polymérisée) dans l’ordre du stack-up. L’ensemble est pressé sous vide à 175°C pendant 60-90 minutes sous 300-400 PSI.

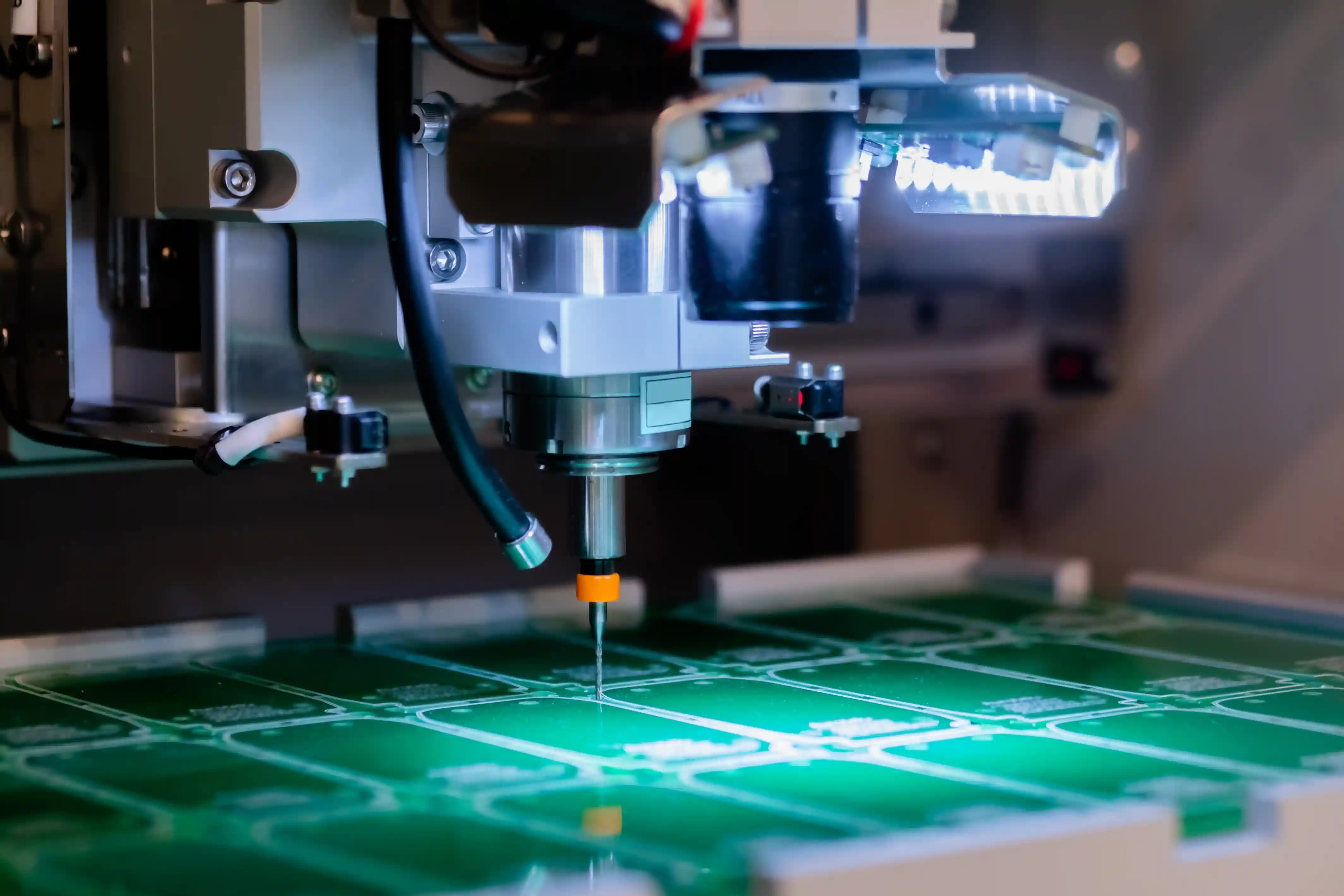

Perçage mécanique et/ou laser
Les vias traversants sont percés mécaniquement (foret carbure). Les microvias (HDI) sont percés au laser CO₂ ou UV. Le diamètre peut descendre à 75 µm pour les microvias laser.
Métallisation des trous (PTH)
Les parois des trous sont métallisées par dépôt chimique puis galvanique pour créer la connexion électrique entre les couches. L’épaisseur de cuivrage minimum est de 25 µm en IPC Classe 3.
Gravure des couches externes et finition
Les couches externes sont gravées, puis la carte reçoit le masque de soudure, la sérigraphie et la finition de surface (HASL, ENIG, OSP). Chaque étape est suivie d’un contrôle qualité.
Ligne de production SMT — l'assemblage de composants sur PCB multicouche exige un contrôle précis des profils de refusion
Conception du Stack-Up : Le Cœur du Multicouche
Le stack-up (empilage) définit l'ordre des couches conductrices, des plans de masse/alimentation et des diélectriques. C'est la décision de conception la plus critique car elle détermine l'impédance caractéristique, la performance EMI, la capacité de découplage et la stabilité mécanique de la carte.
Stack-Up 4 Couches — Le Standard Industriel
Le 4 couches est le stack-up multicouche le plus répandu. Il couvre 60 à 70 % des applications industrielles, IoT et électronique grand public. La configuration classique est : Signal / Plan de masse / Plan d'alimentation / Signal. Cette structure offre un bon compromis entre coût, performance et facilité de routage.
Stack-Up 6 Couches — Pour les Conceptions Avancées
Le passage à 6 couches s'impose quand le 4 couches ne suffit plus : circuits à haute densité de broches (BGA), bus mémoire DDR, paires différentielles multiples ou séparation analogique/numérique nécessaire. La configuration typique est : Signal / Plan de masse / Signal / Signal / Plan d'alimentation / Signal, avec une paire de plans centraux qui offre un excellent découplage.
Stack-Up 8+ Couches — Haute Performance
Les empilages 8 couches et plus sont réservés aux applications haute fréquence, aux processeurs multi-core, aux FPGA complexes et aux systèmes qui exigent une intégrité de signal impeccable. Chaque couche de signal dispose de son propre plan de référence adjacent, éliminant la diaphonie (crosstalk) entre les couches.
| Critère | 4 Couches | 6 Couches | 8+ Couches |
|---|---|---|---|
| Applications typiques | IoT, électronique grand public, capteurs | FPGA, DDR3/4, équipements médicaux | Processeurs haute fréquence, aéronautique, serveurs |
| Couches de signal | 2 | 3-4 | 4-8+ |
| Plans de masse/alim. | 2 (1 GND + 1 PWR) | 2-3 | 3-4+ |
| Performance EMI | Bonne | Très bonne | Excellente |
| Impédance contrôlée | Oui (limité) | Oui (flexible) | Oui (optimale) |
| Capacité de routage | Limitée | Élevée | Très élevée |
| Coût relatif (base 4L) | 1x | 1,5-1,8x | 2,5-4x |
| Délai fabrication | 5-7 jours | 7-10 jours | 10-15+ jours |
Intégrité des Signaux et Gestion de l'EMI
L'un des principaux avantages du multicouche est la possibilité de placer des plans de masse et d'alimentation contigus à chaque couche de signal. Cette proximité avec un plan de référence est essentielle pour contrôler l'impédance caractéristique des pistes (typiquement 50 Ω en single-ended ou 100 Ω en différentiel) et minimiser les émissions électromagnétiques.
Règles Fondamentales de l'Intégrité de Signal
- Toute couche de signal doit être adjacente à un plan : Un signal sans plan de référence adjacent rayonne comme une antenne. C'est la règle n°1 de la conception multicouche.
- Minimisez la distance signal-plan : Plus le diélectrique entre le signal et son plan de référence est fin, meilleur est le contrôle d'impédance et plus faible est l'EMI.
- Évitez les fentes dans les plans : Un plan de masse ou d'alimentation « fendu » oblige les courants de retour à contourner la fente, créant des boucles EMI.
- Séparez les signaux haute vitesse : Les paires différentielles USB, PCIe ou Ethernet doivent être routées sur des couches différentes des signaux lents pour éviter la diaphonie.
Erreur critique : plan de masse fragmenté
Router des signaux sur un plan de masse crée des fentes qui dégradent massivement les performances EMI. Un plan de masse doit rester aussi continu que possible — jamais utilisé pour router des pistes, même courtes. Si vous manquez de place pour le routage, c'est un signe qu'il faut passer à un empilage avec plus de couches de signal dédiées.
"La plupart des problèmes d'EMI que nous diagnostiquons en fabrication proviennent d'un stack-up mal conçu, pas d'un nombre insuffisant de couches. Un 4 couches avec un plan de masse ininterrompu et un espacement signal-plan de 100 μm surpassera un 8 couches dont les plans sont fragmentés par du routage. Investissez du temps dans la conception du stack-up — c'est le meilleur retour sur investissement en conception PCB."
Hommer Zhao
Directeur Technique, WellPCB
Types de Vias dans les PCB Multicouches
Les vias sont les connexions électriques entre les couches d'un PCB multicouche. Le choix du type de via impacte directement la densité de routage, le coût de fabrication et les performances électriques. Les PCB HDI exploitent massivement les microvias pour atteindre des densités extrêmes.
Via traversant (Through-Hole)
Traverse toutes les couches de la carte. Le plus simple et le moins coûteux. Diamètre typique : 0,2-0,5 mm. Utilisé dans 90 % des PCB 4 couches.
Via borgne (Blind Via)
Connecte une couche externe à une ou plusieurs couches internes sans traverser la totalité de la carte. Permet de gagner de la place sur la face opposée.
Via enterré (Buried Via)
Connecte uniquement des couches internes, invisible depuis les deux faces. Maximise la densité de routage mais nécessite un processus de lamination séquentielle.
Microvia (HDI)
Diamètre ≤ 150 µm, percé au laser. Connecte deux couches adjacentes. Peut être empilé (stacked) ou décalé (staggered) pour des connexions multi-couches.
Comment Déterminer le Nombre de Couches Optimal
Le choix du nombre de couches doit être piloté par des critères techniques objectifs, pas par un réflexe de sur-dimensionnement. Voici les facteurs déterminants :
Densité de composants
6-8+ couchesBGA haute densité (≥ 400 broches) → minimum 6 couches. Échappement (breakout) des BGA impossible en 4 couches au-delà d’un certain nombre de rangées de billes.
Fréquence de signal
6-8+ couchesSignaux > 100 MHz, USB 3.x, PCIe, DDR4/5, Ethernet Gigabit → nécessitent des paires différentielles à impédance contrôlée avec plan de référence dédié.
Nombre de tensions d’alimentation
6+ couches3+ tensions différentes → un plan d’alimentation partagé (split plane) ou des plans séparés. Chaque tension supplémentaire peut imposer une couche dédiée.
Contraintes EMI/CEM
4-8 couchesConformité CE, FCC ou normes militaires → plans de masse continus obligatoires sur les deux faces du signal. Remplaçables par un blindage dans certains cas.
Taille de la carte
Variable couchesCarte compacte avec beaucoup de composants → plus de couches pour compenser le manque de surface. Une carte plus grande peut souvent rester en 4 couches.
Exigences mécaniques
6-8 couchesCartes épaisses (≥ 2 mm) ou soumises à des vibrations → empilage symétrique avec plus de couches pour rigidifier la structure et distribuer les contraintes.
Guide de Sélection par Application
| Application | Couches | Justification |
|---|---|---|
| Capteur IoT simple / télécommande | 2-4 | Circuit simple, peu de composants, budget serré |
| Gateway IoT / automate industriel | 4-6 | MCU + WiFi/BLE + I/O, impédance contrôlée pour les RF |
| Contrôleur moteur / ECU automobile | 6-8 | Haute puissance + signaux rapides, conformité IATF 16949 |
| Système avionique / radar | 8-16 | Haute fréquence, classe IPC 3, environnement extrême |
| Équipement médical d’imagerie | 8-12 | Signaux mixtes analogique/numérique, ISO 13485, traçabilité |
| Serveur / routeur datacenter | 12-20+ | FPGA/ASIC haute densité, DDR5, PCIe Gen5, bus parallèles multiples |
Coûts de Fabrication : Ce que Coûte Chaque Couche
Le coût d'un PCB multicouche n'augmente pas linéairement avec le nombre de couches. Chaque paire supplémentaire ajoute des étapes de lamination, de perçage et d'inspection qui impactent différemment le prix final. Voici la répartition typique des coûts pour un projet d'assemblage PCB en France.
Matériaux (laminat + prépreg)
+15-20 % / paireChaque paire de couches ajoute 2 feuilles de cuivre + 1-2 feuilles de prépreg. Le coût du FR-4 représente 25-35 % du PCB total.
Lamination
+20-30 % / paireChaque cycle de lamination supplémentaire (séquentielle pour HDI) ajoute 2-3 heures de processus et mobilise une presse hydraulique.
Perçage
+10-15 %Plus de couches = plus de vias, plus d’usure des forets. Les vias borgnes/enterrés nécessitent un perçage laser coûteux.
Inspection et test
+15-25 %Chaque couche interne est inspectée individuellement par AOI avant lamination. Le test électrique final (flying probe) est plus long sur les multicouches.
Rendement
-5-10 %Le taux de rebut augmente avec la complexité : un défaut sur une couche interne met au rebut l’ensemble du panneau.
Délai
+2-5 joursChaque paire de couches ajoute 1-2 jours au cycle de fabrication. Un 8 couches prend typiquement 10-12 jours vs 5-7 pour un 4 couches.
"La règle d'or du coût multicouche : chaque paire de couches supplémentaire augmente le prix de 25 à 40 %, mais réduit souvent la taille de la carte de 20 à 30 %. Pour des productions de volume, une carte 6 couches plus petite peut revenir moins chère qu'une carte 4 couches plus grande. Chez WellPCB, nous réalisons systématiquement cette analyse coût/taille avant de figer le nombre de couches."
Hommer Zhao
Directeur Technique, WellPCB
Contrôle Qualité et Tests des PCB Multicouches
Les PCB multicouches présentent des défis uniques en matière de contrôle qualité car les couches internes sont inaccessibles après lamination. La norme IPC-6012 définit les critères de qualification spécifiques aux multicouches : enregistrement des couches, épaisseur de cuivrage des vias, délamination et intégrité des interconnexions.
| Méthode de Test | Ce qu'elle détecte | Obligatoire ? |
|---|---|---|
| AOI couches internes | Défauts de gravure, courts-circuits, coupures sur chaque couche avant lamination | Oui (systématique) |
| Rayons X (X-ray) | Enregistrement des couches, vides dans les vias, défaut de métallisation, délamination | Oui (≥ 6 couches) |
| Microsection (coupes métallographiques) | Épaisseur de cuivrage, qualité de la lamination, void ratio, barillet des vias | Par lot (IPC Cl. 3) |
| Test électrique (flying probe / lit de clous) | Continuité, isolation, courts-circuits entre couches | Oui (100 %) |
| Impédance TDR | Vérification de l’impédance caractéristique des pistes critiques | Si spécifié (± 10 %) |
| Test de soudabilité | Aptitude des pads et vias à recevoir la soudure après stockage | Périodique |
Test électrique par sonde mobile — vérification de la continuité et de l'isolation entre toutes les couches d'un PCB multicouche
8 Bonnes Pratiques DFM pour PCB Multicouche
Un PCB multicouche bien conçu pour la fabrication (DFM) réduit les coûts, améliore le rendement et accélère la mise en production. Voici les règles essentielles, en complément de notre guide DFM/DFA complet.
Maintenez un empilage symétrique
L’empilage doit être miroir par rapport au centre. Un empilage asymétrique provoque du warpage (déformation) lors du refroidissement post-lamination, pouvant atteindre 0,75 % de la diagonale de la carte.
Utilisez des épaisseurs de diélectrique standard
Privilégiez les épaisseurs de core et de prépreg standard (1080, 2116, 7628) pour éviter les surcoûts. Les épaisseurs personnalisées allongent le délai de 1-2 semaines.
Respectez les règles d’aspect ratio des vias
Le rapport profondeur/diamètre des vias traversants ne doit pas dépasser 10:1 (8:1 recommandé). Au-delà, la métallisation des parois devient irrégulière.
Prévoyez des marges d’enregistrement
L’enregistrement entre couches a une tolérance de ± 50-75 µm. Prévoyez des marges (annular ring) suffisantes pour absorber cette tolérance sans rupture de pad.
Définissez le stack-up avec votre fabricant
Ne concevez jamais un stack-up en isolement. Votre fabricant connaît ses matériaux, ses épaisseurs standard et ses contraintes de lamination. Un stack-up validé conjointement évite les itérations coûteuses.
Limitez les types de vias
Chaque type de via (traversant, borgne, enterré, microvia) ajoute des étapes de fabrication. Minimisez la variété pour réduire les coûts. Si possible, restez en vias traversants uniquement.
Placez les condensateurs de découplage au plus près
Les condensateurs de découplage doivent être placés le plus près possible des broches d’alimentation des IC, avec les vias de connexion directement sous le composant.
Intégrez les coupon de test dans le panneau
Ajoutez des coupons de test (impédance, microsection, soudabilité) dans les marges du panneau de production pour permettre le contrôle qualité sans sacrifier de cartes.
Applications par Industrie
Les PCB multicouches sont omniprésents dans les secteurs de haute technologie. Voici les exigences spécifiques par industrie :
Aéronautique & Défense
Matériaux haute Tg (≥ 170°C), polyimide pour les environnements extrêmes, IPC Classe 3/3A, qualification selon IPC-6012DS pour le spatial.
Médical
Traçabilité individuelle, nettoyage ionique, ISO 13485, matériaux biocompatibles pour les implants, processus validés.
Automobile
Température -40 à +125°C, conformité IATF 16949, résistance aux vibrations, PPAP obligatoire, durée de vie 15+ ans.
IoT & Télécom
Antennes intégrées, impédance contrôlée pour RF, miniaturisation, coût optimisé pour les volumes.
FAQ : Questions Fréquentes sur les PCB Multicouches
Pourquoi les PCB multicouches ont-ils toujours un nombre pair de couches ?
Un empilage symétrique (nombre pair) est nécessaire pour éviter la déformation (warpage) de la carte pendant la lamination. Lorsque la carte refroidit après pressage, les contraintes thermiques doivent être équilibrées des deux côtés du plan de symétrie. Un nombre impair créerait un déséquilibre mécanique qui courberait la carte.
Quelle est la différence entre un PCB multicouche et un PCB HDI ?
Le PCB HDI (High Density Interconnect) est une sous-catégorie du multicouche qui utilise des microvias (≤ 150 µm) percés au laser, des pistes ultra-fines (< 100 µm) et une lamination séquentielle. Tous les HDI sont multicouches, mais tous les multicouches ne sont pas HDI. Le HDI permet une densité de routage 2 à 3 fois supérieure.
Quel est le nombre maximum de couches qu’on peut fabriquer ?
La plupart des fabricants proposent jusqu’à 32-40 couches en production standard. Certains fabricants spécialisés vont jusqu’à 60-80 couches. Le record industriel dépasse 130 couches pour des applications très spécifiques (supercomputers). En pratique, 95 % des besoins sont couverts par des empilages de 4 à 16 couches.
Un PCB 4 couches est-il suffisant pour des signaux haute fréquence ?
Oui, pour des signaux jusqu’à 1-2 GHz, un 4 couches bien conçu (avec plan de masse dédié et contrôle d’impédance) est souvent suffisant. Au-delà de 2 GHz ou pour des bus parallèles rapides (DDR4/5), un 6 couches ou plus est généralement nécessaire pour assurer l’intégrité du signal.
Comment réduire le coût d’un PCB multicouche ?
5 leviers principaux : (1) réduire le nombre de couches au minimum nécessaire, (2) utiliser uniquement des vias traversants si possible, (3) choisir des épaisseurs de diélectrique standard, (4) privilégier les finitions économiques (HASL au lieu d’ENIG) si le design le permet, (5) paneliser efficacement pour maximiser le nombre de cartes par panneau.
