Câblage pour machines, automates et équipements de production. Protection IP54 à IP67, résistance aux vibrations EN 61373, délais 2 à 3 semaines. Conforme IPC/WHMA-A-620 classe 2 & 3 avec traçabilité complète.
Un faisceau industriel n'est pas un faisceau automobile ou un câblage d'armoire. Les contraintes de vibration, de température et d'exposition chimique sont différentes. Utiliser un faisceau sous-dimensionné, c's'exposer à des arrêts machine coûteux — souvent bien plus chers que le faisceau lui-même.
Conception adaptée à l'environnement réel : gaines thermo-rétractables, surmoulages, presse-étoupes. Le choix du niveau IP dépend directement de...
Faisceaux validés selon EN 61373 (catégorie 1B pour équipements fixes, catégorie 2 pour matériel mobile). Points de frettage tous les 50 à 100 mm selon la...
PVC standard (-20°C à +80°C), PUR pour résistance aux huiles et abrasion (-40°C à +105°C), silicone pour les fours et zones chaudes (-60°C à +200°C). Le...
Chaque faisceau reçoit un identifiant unique lié au lot de production. Historique des matières premières, paramètres de sertissage et résultats de test...
Production standard en 15 jours ouvrés après validation technique. Prototypage accéléré en 5 jours ouvrés pour les urgences de maintenance industrielle....
Nos ingénieurs analysent votre schéma de câblage pour identifier les simplifications possibles : réduction du nombre de références de fils, standardisation...
Ce tableau compare nos capacités réelles aux standards généralement rencontrés chez les fabricants de faisceaux industriels. Les écarts les plus significatifs portent sur le contrôle de sertissage et la plage de température.
| Paramètre | Standard Usuel | Notre Capacité | Référence Normative |
|---|---|---|---|
| Pull-test sertissage | Échantillonnage AQL | 100% classe 2 & 3 | IPC/WHMA-A-620 §5.3 |
| Plage température service | -20°C à +80°C (PVC) | -60°C à +200°C (silicone/PTFE) | IEC 60228 / UL 94 |
| Niveau de protection IP | IP44 à IP54 | IP54 à IP67 | IEC 60529 |
| Essai vibrations | Non systématique | EN 61373 cat. 1B & 2 | EN 61373 |
| Hipot test | 500V DC | Jusqu'à 2000V DC/AC | IPC/WHMA-A-620 §6.2 |
| Tolérance longueur fil | ±5 mm | ±1 mm (coupe auto) | Spécification interne |
| Résistance d'isolement | Non mesurée | > 100 MΩ à 500V DC | IEC 60204-1 |
| Traçabilité archivage | 2 à 3 ans | 10 ans minimum | ISO 9001 |
Ces paramètres couvrent la majorité des applications industrielles. Pour les cas hors spécification (haute tension > 1000V, environnement ATEX, etc.), contactez notre bureau d'études.
Chaque étape est documentée et vérifiable. La différence entre un faisceau fiable et un faisceau problématique se joue souvent sur les détails de préparation et de contrôle — pas sur l'assemblage final.
Nous évaluons les contraintes réelles du poste d'installation : température, vibrations, exposition aux huiles/solvants, IP requis. Cette analyse...
Création des instructions de travail, gabarits de formation et programmes de test. Optimisation du routage pour minimiser les rayons de courbure et les...
Achat auprès de fournisseurs audités avec certificats de conformité matière. Contrôle réception selon plan d'échantillonnage AQL 0.65/1.5 pour les fils...
Coupe et dénudage automatiques (tolérance ±1 mm sur la longueur). Sertissage avec contrôle de la force d'extraction (pull-test) sur 100% des contacts...

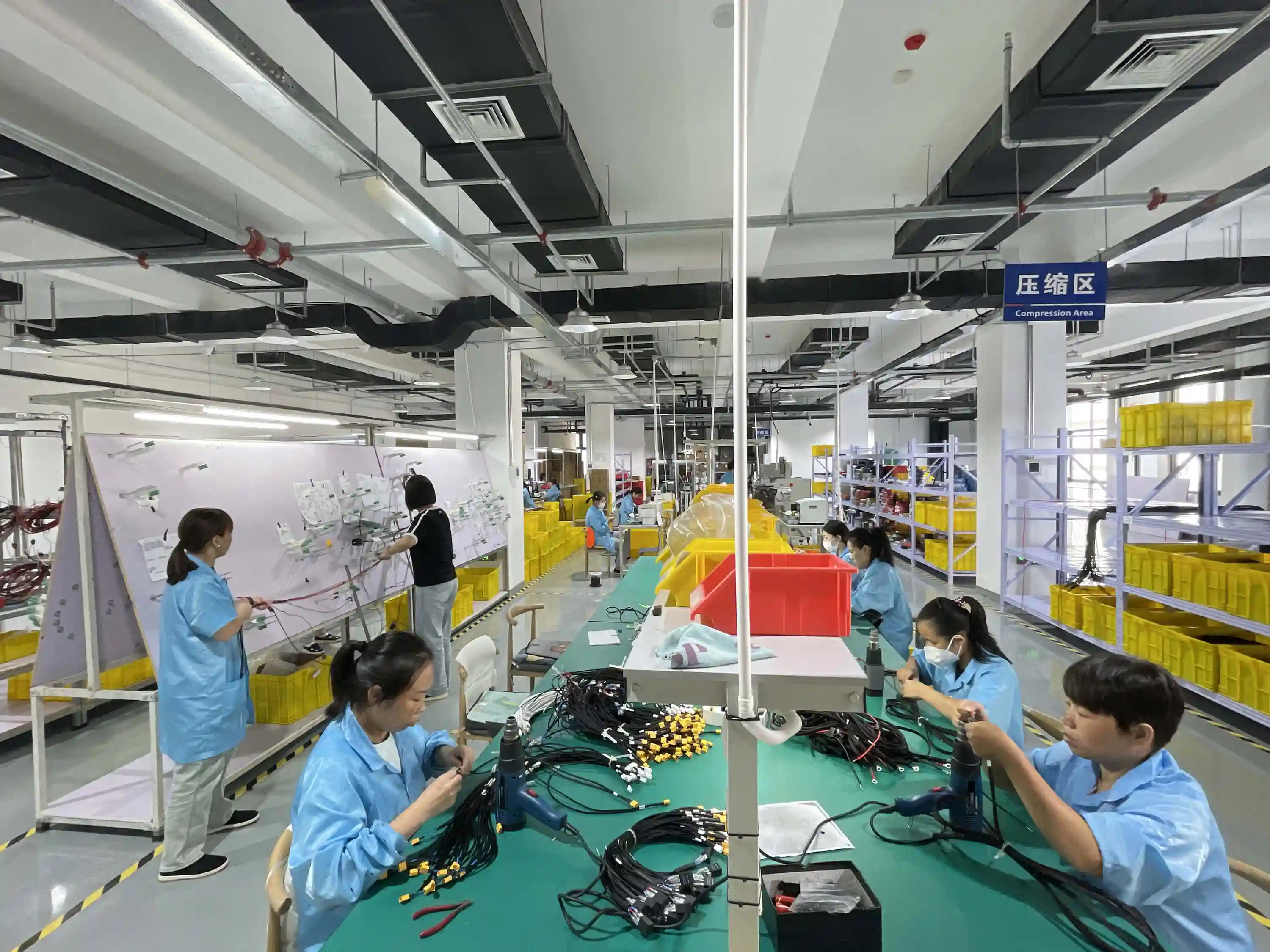

Routage sur planche à clous, frettage aux points de contrainte, installation des gaines et tresses. Pour les environnements sévères, application de gaines...
Test de continuité, d'isolement (Hipot) et de résistance d'isolement sur 100% des faisceaux. Inspection visuelle conforme IPC/WHMA-A-620. Rapport...
La plupart des fabricants vous vendent un faisceau sans vous demander où il sera installé. Nous partons de l'environnement réel pour dimensionner la protection. Voici un cadre de décision que la plupart de nos concurrents ne publient pas.
Armoires électriques fermées, pupitres de commande en intérieur propre. Pas de projection directe. Température contrôlée 0°C à +40°C.
Matériau : PVC standard. Connecteurs : visserie ou ressort (Phoenix Contact, Weidmüller). Pas de surmoulage nécessaire. Surcoût vs câblage nu : +5 à 10%.
Machines d'usinage avec liquide de coupe, lignes de lavage, environnements poussiéreux. Température -20°C à +80°C. C'est le cas le plus fréquent en industrie générale.
Matériau : PUR recommandé (résistance huiles). Connecteurs : M12 ou M23 surmoulés. Gaine thermo-rétractable aux points d'entrée. Surcoût vs IP54 : +20 à 30%.
Convoyeurs extérieurs, équipements alimentaires (nettoyage haute pression), stations de pompage. Température -40°C à +105°C. Immersion temporaire jusqu'à 1 m.
Matériau : PUR ou silicone. Connecteurs : surmoulés IP67 avec joint torique. Presse-étoupes certifiés. Test d'étanchéité individuel. Surcoût vs IP54 : +35 à 50%.
Référence : classification IP selon la norme IEC 60529 (IP Code). Les niveaux de protection sont vérifiés par test en laboratoire, pas par simple déclaration fournisseur.
Un intégrateur de machines spécialisées devait équiper 12 convoyeurs avec des faisceaux de capteurs (48 points M12 par convoyeur). L'ancien fournisseur livrait des faisceaux en PVC standard qui craquaient après 6 mois à cause des projections de liquide de coupe et des vibrations du moteur (18 Hz, 2 mm d'amplitude). Taux de panne : 3 arrêts/mois par ligne, soit 4 heures de perte de production.
Nous avons redessiné le faisceau avec du câble PUR (résistance aux huiles de coupe, -40°C à +105°C), des connecteurs M12 surmoulés IP67, et un frettage renforcé tous les 60 mm avec colliers inox. Le routage a été optimisé pour éloigner les câbles de capteur du moteur de 150 mm minimum. Test Hipot 1000V DC et essai vibrations EN 61373 catégorie 1B sur chaque lot.
Zéro défaillance de faisceau après 24 mois de service continu (soit plus de 17 000 heures). Le coût unitaire a augmenté de 22% (de 38€ à 46€ par faisceau), mais le coût total de possession a baissé de 67% en éliminant les arrêts machine. Délai de livraison réduit de 6 à 2,5 semaines grâce au stockage de fils PUR et connecteurs M12 en consignation.
IP54 protège contre les poussières limitées et les projections d'eau dans toutes les directions — suffisant pour un intérieur d'armoire électrique. IP67 assure l'étanchéité à l'immersion temporaire (30 min à 1 m) — indispensable pour les capteurs de terrain, les convoyeurs extérieurs ou les machines de lavage. Le surcoût IP67 est typiquement de 20 à 40% par rapport à IP54, principalement dû aux presse-étoupes et connecteurs surmoulés.
Notre prototypage accéléré permet de livrer en 5 jours ouvrés pour les faisceaux utilisant des fils et connecteurs de notre stock courant (AWG 22 à 14, connecteurs M12, Phoenix Contact, Han). Pour les références spéciales, comptez 10 à 12 jours ouvrés incluant l'approvisionnement express.
Un schéma de câblage (wire list ou from-to list) avec numéros de fil, sections AWG, types de connecteurs et longueurs. Un plan d'implantation (layout) si le routage est contraint. La nomenclature (BOM) des connecteurs et composants. Les exigences environnementales (température, IP, vibrations) si connues.
Nous appliquons la norme EN 61373 avec des essais sinusoïdaux de 5 à 150 Hz selon la catégorie : 1B pour les équipements fixes (0.15 g, 10 mm), catégorie 2 pour le matériel mobile (0.5 g, 15 mm). Les points de frettage sont dimensionnés pour limiter le débattement des brins à moins de 2 mm entre deux points de fixation.
Les faisceaux automobiles sont optimisés pour le coût en très grand volume et répondent à la norme LV 112, qui ne couvre pas les mêmes gammes de température ni les mêmes contraintes chimiques qu'un environnement industriel. Un faisceau auto typique utilise du PVC 105°C, tandis qu'un faisceau industriel en zone de soudure nécessite du silicone 200°C ou du PTFE. De plus, les connecteurs auto ne sont généralement pas indexés IP67.
Pour un faisceau de 20 points, 3 mètres de longueur moyenne, en fil AWG 18 PVC avec connecteurs M12 IP67, comptez entre 45 et 80 euros pièce en série de 100 à 500 unités. Le prix varie fortement avec le type de connecteur (un M12 surmoulé coûte 3 à 5 fois plus qu'un connecteur visserie) et le niveau de protection. En série de 1000+, le coût unitaire descend typiquement de 25 à 35%.
Un faisceau industriel est rarement isolé. Voici les services complémentaires que nos clients utilisent le plus souvent dans le même projet.
Envoyez-nous votre schéma de câblage ou votre from-to list. Nous vous répondons sous 24 heures avec une analyse technique, une recommandation de matériaux et un devis détaillé. Pas de surprise en production.
