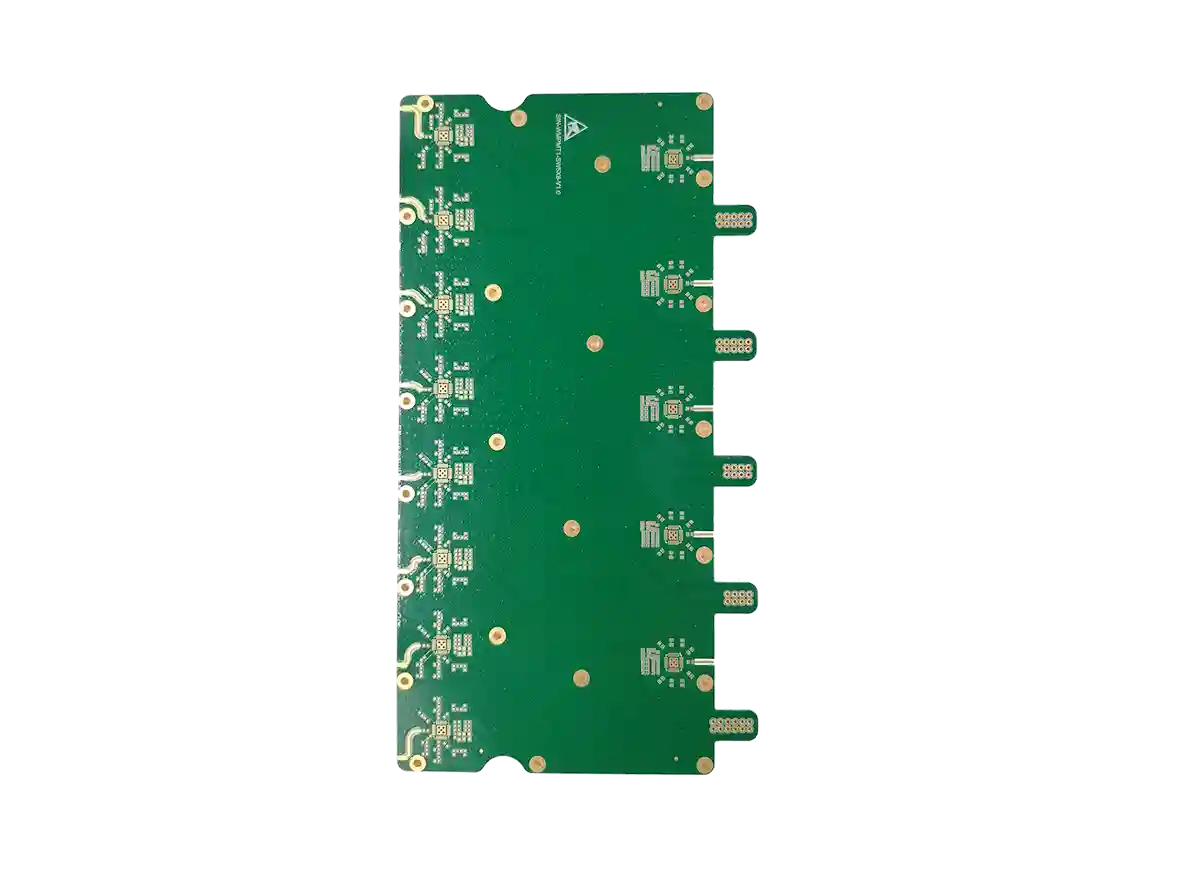

Circuits imprimés haute fréquence en matériaux Rogers pour applications RF, micro-ondes et 5G. Substrats RO4003C, RO4350B et RT/duroid avec contrôle d'impédance ±5% garanti.
/// Performance RF sans compromis
Facteur de dissipation (Df) ultra-bas de 0.0021 à 0.0037 pour une intégrité signal maximale
Constante diélectrique (Dk) stable sur large bande de fréquence, de 1 MHz à 40 GHz
Coefficient thermique Dk extrêmement bas pour performances constantes de -40°C à +150°C
Contrôle qualité IPC Classe 3, traçabilité complète lot par lot pour applications critiques
Nous stockons et travaillons tous les grades majeurs de la gamme Rogers Corporation, du RO4003C économique au RT/duroid haute performance.
Laminé céramique-PTFE, excellent rapport qualité-prix pour RF grand volume
Compatible process FR4 standard, idéal pour transition vers haute fréquence
PTFE renforcé micro-fibres de verre, performances ultimes en millimétrique
Laminé céramique-PTFE haute performance pour applications exigeantes

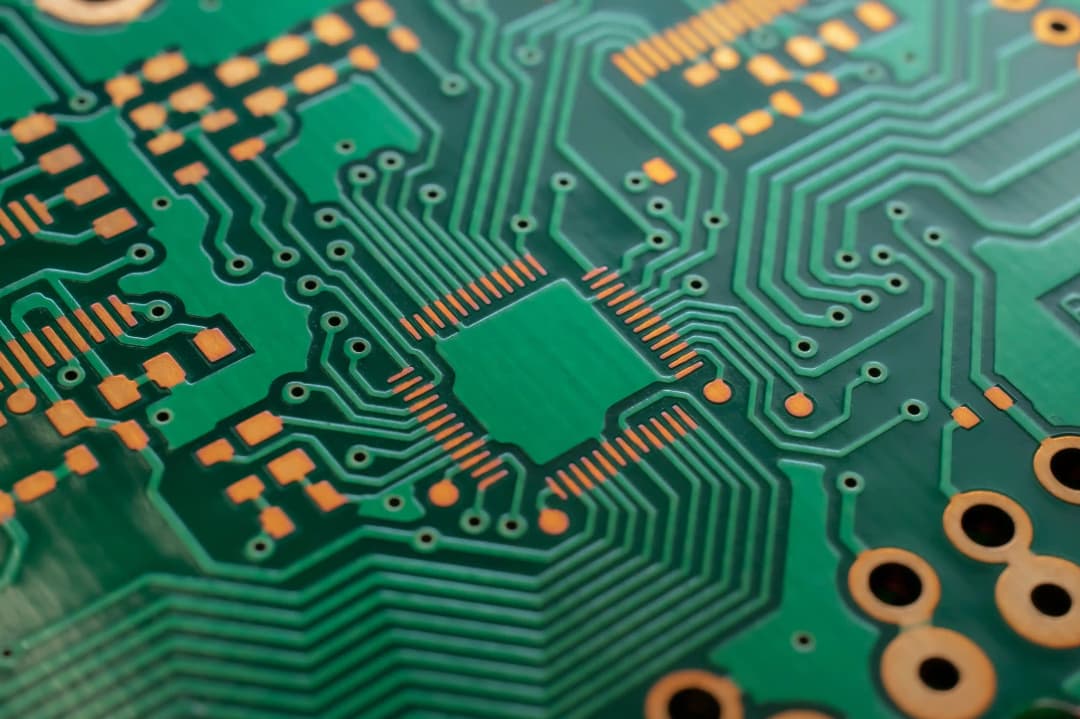

La combinaison de couches Rogers et FR4 standard dans un même PCB multicouche permet d'optimiser le rapport performance/coût. Les couches externes en Rogers traitent les signaux RF haute fréquence, tandis que les couches internes en FR4 assurent le routage numérique et la distribution d'alimentation.
Cette approche est largement utilisée dans les modules IoT, les systèmes radar automobile et les équipements 5G où le coût d'un stackup 100% Rogers serait prohibitif.
Nos capacités de fabrication couvrent l'ensemble de la gamme Rogers, des prototypes express aux productions en série. Chaque lot est accompagné d'un rapport de mesure d'impédance TDR.
| Matériaux disponibles | RO4003C, RO4350B, RT5880, RO3003, RO3006, TMM |
| Nombre de couches | 1 - 16 couches (hybride FR4/Rogers) |
| Épaisseur laminé | 0.127mm - 3.175mm (5 mil - 125 mil) |
| Épaisseur cuivre | 0.5 oz - 2 oz (17µm - 70µm) |
| Largeur piste min. | 0.075mm (3 mil) |
| Espacement min. | 0.075mm (3 mil) |
| Via diamètre min. | 0.15mm (6 mil) |
| Tolérance Dk | ±0.02 à ±0.05 selon grade |
| Impédance contrôlée | ±5% (50Ω, 75Ω, 100Ω différentiel) |
| Finition surface | ENIG, ENEPIG, Immersion Argent, OSP |
| Fréquence max. | Jusqu'à 77 GHz (RT/duroid) |
| Délai prototype | 5-10 jours ouvrés |
/// Du prototype 5G au radar spatial
Au-delà de 1 GHz, les substrats FR4 standard présentent des pertes diélectriques croissantes et une Dk instable. Les matériaux Rogers offrent des performances prévisibles jusqu'à 77 GHz, essentielles pour les applications aérospatiales et les systèmes de communication critiques.
La fabrication de PCB Rogers exige un savoir-faire spécifique. Nos ingénieurs RF maîtrisent les particularités des substrats PTFE depuis plus de 15 ans.
Revue de conception RF, simulation d'impédance, vérification stackup hybride Rogers/FR4
Choix du grade Rogers optimal selon fréquence, perte et budget du projet
Process adapté aux substrats PTFE : paramètres de perçage, gravure et lamination spécifiques
Mesure TDR d'impédance, test d'insertion loss, contrôle Dk/Df sur coupon de test
/// Réponses d'experts RF
Le RO4003C offre un Df plus bas (0.0027 vs 0.0037), idéal pour les applications à pertes minimales. Le RO4350B est UL 94 V-0 certifié et compatible avec les processus de fabrication FR4 standards, ce qui réduit les coûts pour les productions en volume. Les deux offrent une excellente stabilité Dk.
Oui, les structures hybrides Rogers/FR4 sont courantes et recommandées. Les couches externes en Rogers gèrent les signaux RF haute fréquence, tandis que les couches internes en FR4 portent les signaux numériques et l'alimentation. Cela optimise le rapport performance/coût.
Pour les applications radar 77 GHz (ADAS, ACC), nous recommandons le RT/duroid 5880 (Dk 2.20, Df 0.0009) ou le RO3003 (Dk 3.00, Df 0.0013). Ces matériaux offrent les pertes les plus basses aux fréquences millimétriques, essentielles pour la portée et la résolution du radar.
Les prototypes PCB Rogers sont livrés en 5-10 jours ouvrés selon le grade de matériau et la complexité du stackup. Pour les productions en série, comptez 10-15 jours. Des options express sont disponibles pour les projets urgents.
Oui. Les matériaux Rogers comme le RT/duroid 5880 et le RO3003 sont qualifiés pour les environnements spatiaux grâce à leur faible dégazage (low outgassing), leur résistance aux radiations et leur stabilité thermique de -269°C à +260°C. Nous fournissons la documentation de traçabilité requise pour les programmes spatiaux.
Nous utilisons la modélisation électromagnétique 2D/2.5D pour le design du stackup, suivie de mesures TDR (Time Domain Reflectometry) sur coupons de test intégrés à chaque panneau. La tolérance standard est ±5% sur les lignes 50Ω, avec rapport de test fourni.
Envoyez-nous vos fichiers Gerber et spécifications RF pour une analyse de faisabilité et un devis détaillé. Notre équipe d'experts haute fréquence vous accompagne du prototype à la série.
