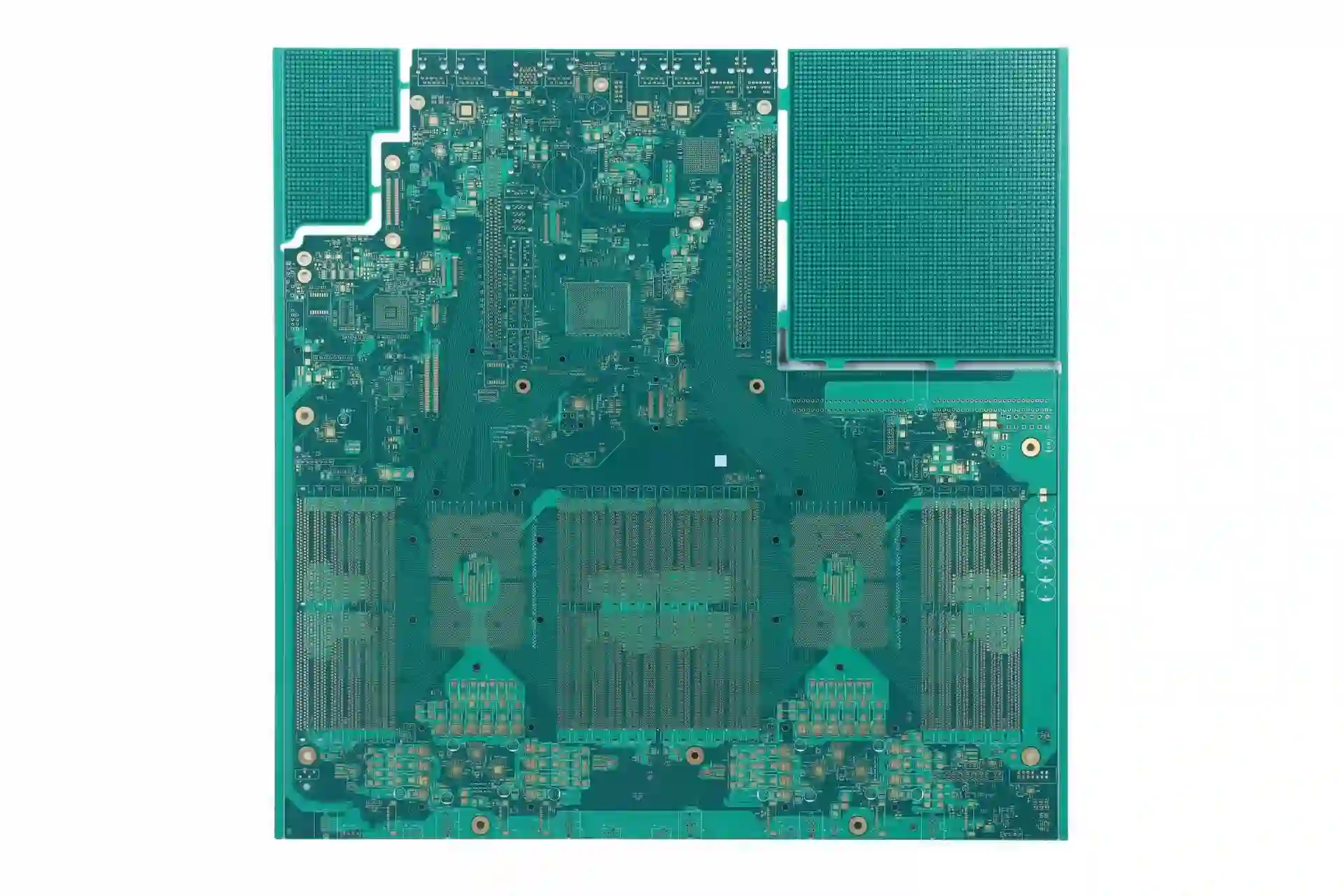

Fabrication de PCB haute vitesse avec stackup validé, géométries 50 Ω ou 100 Ω documentées et coupons TDR sur demande. Le différenciateur: nous gelons le couple matériau-cuivre-diélectrique avant production, au lieu de traiter l'impédance comme une note tardive.
/// Le risque se joue avant la première carte
Nous figeons les epaisseurs core/prepreg, le cuivre fini, les plans de reference et les valeurs 50 Ω, 90 Ω ou 100 Ω differentiel avant lancement.
La revue distingue les lignes externes microstrip, les lignes internes stripline et les structures coplanaires pour eviter une tolerance unique appliquee au mauvais modele.
Les lots critiques peuvent inclure coupons d'impedance, mesure TDR et rapport de controle pour documenter la conformite du PCB livre.
Le meme dossier peut couvrir fabrication PCB, assemblage SMT, inspection X-Ray et test fonctionnel lorsque le signal rapide traverse carte et connecteurs.
Une fabrication contrôlée en impédance relie conception, matériau et process. Les paramètres ci-dessous reprennent les capacités déjà publiées sur nos pages PCB multicouche, HDI, Rogers et test.
| Impédances usuelles | 50 Ω single-ended, 90 Ω USB, 100 Ω Ethernet/LVDS différentiel |
| Tolérance cible | ±10 % standard, ±5 % sur empilage qualifié et dossier complet |
| Couches supportées | PCB 4 à 64 couches via flux multicouche existant |
| Largeur / espace min. | Jusqu'à 0,075 mm / 0,075 mm selon cuivre et matériau |
| Matériaux | FR-4 Tg170, FR-4 faible perte, Rogers, Isola, Nelco selon fréquence |
| Structures | Microstrip, stripline, coplanaire avec plan de masse, paires différentielles |
| Contrôles | DFM stackup, coupon d'impédance, TDR, test électrique 100 % |
| Finitions | ENIG, OSP, immersion Ag/Sn, hard gold selon assemblage et RF |
| Applications | USB 3.x, Ethernet, PCIe, HDMI, LVDS, RF, 5G, instrumentation |
| Limites | Pas de garantie sans stackup, valeurs cibles et tolérance écrites dans les fichiers de fabrication |
Le service couvre la fabrication de PCB nus et, si nécessaire, le passage vers PCBA. Il ne remplace pas une simulation SI complète côté client pour un bus DDR, PCIe ou RF complexe; il transforme plutôt vos objectifs d'impédance en empilage fabricable, contrôlable et répétable.
Les exigences non écrites dans les notes de fabrication ne peuvent pas être garanties. Pour les liaisons critiques, indiquez couche, net, valeur cible, tolérance, structure de ligne et besoin de coupon TDR.
/// Dossier, stackup, coupon, mesure
Le coût réel d'un mauvais contrôle d'impédance apparaît souvent au test système, pas à la réception du PCB. Notre flux force la clarification avant production.
Nous lisons Gerber ou ODB++, stackup, notes de fabrication, couches concernees et valeurs d'impedance pour detecter les exigences manquantes.
L'ingenierie ajuste dielectric, cuivre fini et largeur de piste afin de rapprocher les geometries de la fenetre process realiste.
Toute modification de largeur, espacement, materiau ou epaisseur est confirmee avant fabrication pour eviter un ecart entre CAO et PCB livre.
Le laminage, la gravure et la metallisation sont pilotes pour maintenir une epaisseur dielectrique et une geometrie de conducteur repetables.
Selon le niveau qualite, les coupons sont mesures au TDR et chaque carte passe le test electrique de continuite et isolement.
Si le projet devient PCBA, nous coordonnons SMT, BGA, connecteurs rapides et tests afin de proteger l'integrite du signal jusqu'au produit assemble.
Une tolérance serrée n'est utile que si elle réduit un risque électrique mesurable. Le tableau suivant sépare les cas où ±10 % suffit de ceux où un coupon TDR devient une assurance technique.
Une valeur 50 Ω dans l'outil CAO ne suffit pas: le fabricant doit connaitre le materiau, le cuivre fini et le plan de reference.
Le masque de soudure peut modifier une microstrip externe de quelques ohms; retirez-le ou modelisez-le si la marge est faible.
Une tolerance ±5 % augmente le controle process et parfois le cout; elle doit etre reservee aux liaisons qui en ont vraiment besoin.
Les vias, connecteurs et changements de couche creent des discontinuites que le PCB seul ne peut pas toujours corriger.
| Scénario | Cible | Recommandation |
|---|---|---|
| Prototype IoT 4 couches | 50 Ω antenne ou 90 Ω USB | FR-4 Tg170, ±10 %, coupon si la radio est critique |
| Carte réseau / industriel 6-10 couches | 100 Ω Ethernet, LVDS ou CAN rapide | Plans de reference continus, TDR et controle des paires differentielles |
| RF, 5G, instrumentation | 50 Ω RF avec pertes faibles | Rogers ou FR-4 faible perte, revue Dk/Df et rapport TDR recommande |
| FPGA, PCIe, backplane | 85 Ω / 100 Ω differentiel | Stackup multicouche symetrique, back-drilling si vias traversants longs |
Le contrôle d'impédance appartient au domaine de l'intégrité du signal: géométrie, matériau et chemin de retour doivent rester cohérents. Les références ci-dessous aident les équipes à cadrer le vocabulaire avant devis.
Les problèmes de réflexion, diaphonie et pertes se rattachent à l'intégrité du signal, discipline centrale pour USB, Ethernet, PCIe et RF.
Une piste rapide se comporte comme une ligne de transmission lorsque sa longueur devient significative face au temps de montée du signal.
Les échanges de fabrication et d'acceptation utilisent souvent le vocabulaire IPC pour aligner dossier, classe qualité et critères de contrôle.
Le besoin d'impédance contrôlée apparaît surtout quand un produit combine fréquence, densité et répétabilité. Si votre carte demande aussi microvias, matériaux RF ou assemblage, ces pages précisent le périmètre.
Cartes radio, modules antenne, routeurs, gateways et instrumentation ou une ligne 50 Ω stable conditionne perte d'insertion et adaptation.
Automates, vision industrielle, variateurs et cartes de commande avec Ethernet, USB, LVDS ou bus differentiels sur plusieurs couches.
Modules de capteurs, acquisition rapide et interfaces compactes ou bruit, emissions et reproductibilite de lot doivent rester sous controle.
Cartes processeur, carrier boards et backplanes avec PCIe, DDR, SERDES ou paires differentielles nombreuses et routes sous forte contrainte.
Les acheteurs demandent surtout ce qui est garanti, quels fichiers fournir et quand payer pour une tolérance plus serrée.
La tolérance ±10 % convient à beaucoup de cartes USB, Ethernet et IoT lorsque le stackup est propre et les marges système suffisantes. La tolérance ±5 % se justifie pour RF, SERDES, PCIe, instrumentation ou production répétitive avec rapport TDR. Demandez toujours la valeur cible, la couche, le type de ligne et la tolérance dans les notes de fabrication.
Le contrôle d'impédance est fortement recommandé pour USB 3.0, surtout sur une carte 4 couches ou plus. Pour 20 prototypes, nous conseillons de fournir la paire 90 Ω différentielle, le stackup cible, les longueurs critiques et les contraintes de retour de masse. Un coupon TDR n'est pas toujours indispensable au premier lot, mais il réduit le risque de découvrir une erreur au test fonctionnel.
Envoyez Gerber ou ODB++, perçage Excellon, stackup cible, tableau d'impédance, couches concernées, largeur/espacement souhaités, tolérance et quantité. Pour une carte 50 Ω ou 100 Ω différentielle, ajoutez les matériaux autorisés, la finition de surface et les exigences de coupon TDR. Sans ces informations, le devis peut seulement estimer le risque, pas garantir l'impédance.
Le service PCB multicouche couvre la fabrication générale de cartes 4 à 64 couches, y compris vias, laminage et matériaux. Cette page cible le besoin transactionnel d'un acheteur qui doit obtenir une impédance vérifiable: stackup validé, valeurs 50 Ω ou 100 Ω, tolérance écrite et mesure TDR possible. Les deux services se complètent sur les cartes rapides.
Le FR-4 suffit souvent pour USB, Ethernet industriel, microcontrôleurs rapides et de nombreux produits jusqu'à quelques GHz si le Dk, le stackup et les longueurs sont maîtrisés. Pour RF, 5G, radar ou pertes d'insertion serrées, un matériau faible perte comme Rogers, Isola ou Nelco devient plus pertinent. Le choix dépend de la fréquence, de la longueur de trace et du budget.
Oui, mais la modification doit être validée avant production. Le fabricant peut ajuster largeur, espace ou diélectrique pour atteindre 50 Ω, 90 Ω ou 100 Ω, mais ces changements peuvent toucher les dégagements, le couplage et le routage autour des composants. Nous demandons une validation écrite lorsque l'ajustement dépasse la simple compensation process.
Cartes 4 à 64 couches avec plans de référence, vias enterrés et empilage personnalisé.
Matériaux haute fréquence et faible perte pour RF, micro-ondes et instrumentation.
Microvias laser et routage haute densité pour composants fine pitch et designs compacts.
Flying probe, AOI, X-Ray, ICT et FCT pour compléter la validation électrique.
Envoyez vos Gerber, stackup, valeurs 50 Ω ou 100 Ω et contraintes de tolérance. Nous vérifions si le dossier est fabricable avant de lancer une carte qui devra passer vos tests système.
