L'anneau annulaire détermine si le cuivre survivra réellement au perçage. Sur une carte simple, une marge trop faible provoque surtout un avertissement DFM. Sur un design dense, multicouche ou destiné à une application médicale ou aéronautique, la même erreur peut devenir une rupture de connexion, un taux de rebut élevé ou une dérive de fiabilité en température.
En pratique, le problème vient rarement d'une seule cote. Le diamètre de perçage, la taille du pad, l'enregistrement entre couches, l'ovalisation du trou, l'épaisseur du cuivre et la classe IPC agissent ensemble. Un DRC local peut passer, puis le fabricant détecte un anneau annulaire minimum insuffisant lors de la revue DFM.
Ce guide donne une méthode de décision simple : partir du besoin de fiabilité, raisonner sur l'anneau minimum plutôt que nominal, puis aligner la CAO sur les capacités réelles de votre partenaire de fabrication PCB.
"Le défaut classique n'est pas un trou trop petit ou un pad trop petit pris isolément. Le défaut classique est un empilement de petites tolérances qui supprime l'anneau minimum sur une partie du panneau. C'est pour cela qu'un bon design raisonne toujours en pire cas."
Equipe DFM WellPCB
Revue fabrication et assemblage PCB
L'essentiel en 4 points
Raisonner en minimum
La cote utile est l'anneau restant après tolérances, pas le pad dessiné dans la CAO.
Le perçage dicte le risque
Plus le trou est petit et profond, plus l'enregistrement et la métallisation deviennent sensibles.
Multicouche = marge accrue
Les couches internes demandent des réserves supplémentaires pour absorber le décalage de stack-up.
Classe 3 = discipline stricte
Les applications à haute fiabilité tolèrent beaucoup moins de breakout et de cuivre résiduel marginal.
Qu'est-ce qu'un anneau annulaire ?
L'anneau annulaire est la couronne de cuivre qui entoure un trou percé, qu'il s'agisse d'un via, d'un trou traversant de composant ou d'un point de fixation métallisé. Sa fonction est double : conserver une surface de connexion suffisante après perçage et distribuer les contraintes mécaniques autour du barillet du trou.
Le point critique est la différence entre anneau nominal et anneau minimum. Si votre pad mesure 0,60 mm pour un trou fini de 0,30 mm, l'anneau nominal semble confortable. Mais dès qu'on soustrait tolérances de perçage, d'enregistrement et de finition, le cuivre résiduel peut devenir insuffisant sur une partie du panneau.
| Terme | Définition utile | Pourquoi il compte |
|---|---|---|
| Anneau nominal | Cuivre théorique avant fabrication | Bon pour la CAO, insuffisant pour juger la robustesse réelle |
| Anneau minimum | Cuivre restant en pire cas | C'est la valeur qui décide de l'acceptabilité DFM |
| Breakout | Trou qui mord le bord du pad | Réduit fortement la marge électrique et mécanique |
| Aspect ratio | Rapport épaisseur carte / diamètre trou | Influe sur la qualité de métallisation |
Comment le calculer sans se tromper
Le calcul de base est simple : (diamètre du pad - diamètre du trou fini) / 2. Ce résultat donne l'anneau nominal. Il ne suffit pas pour une décision fabrication, car le trou réellement percé peut dévier, et les couches internes peuvent se décaler.
Méthode pratique de dimensionnement
- 1. Définissez le trou fini réellement nécessaire au composant ou au via.
- 2. Ajoutez la tolérance de perçage annoncée par le fabricant pour obtenir le trou de perçage.
- 3. Fixez un anneau minimum cible selon criticité, classe IPC et nombre de couches.
- 4. Recalculez le pad à partir de ce minimum, puis vérifiez les couches internes séparément.
- 5. Validez le résultat en revue DFM avant sortie Gerber.

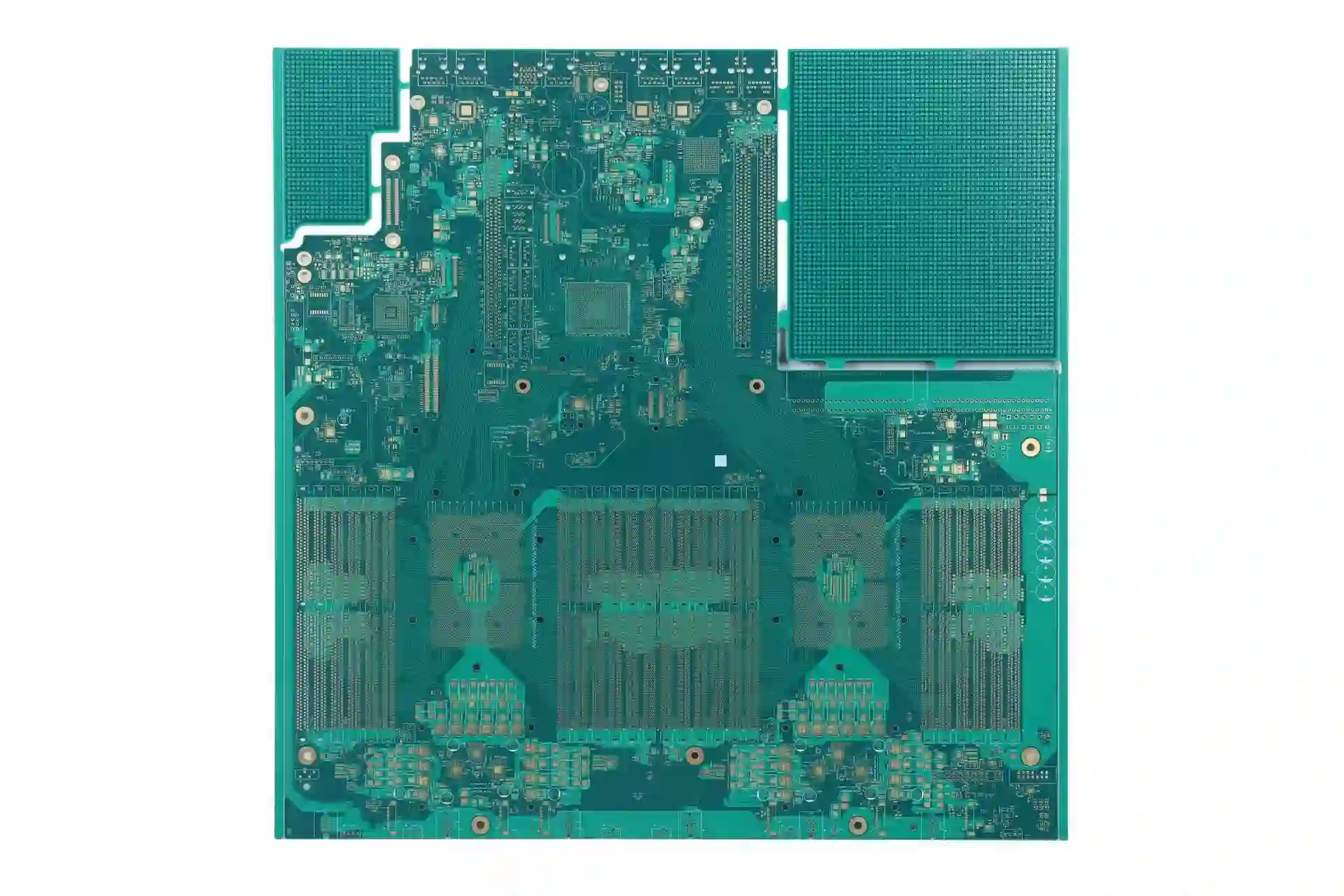

Cette approche évite l'erreur la plus fréquente : choisir un pad uniquement à partir d'une bibliothèque standard, puis découvrir trop tard qu'il ne couvre pas les tolérances du process réel de la carte. Cela arrive souvent sur les designs HDI, les cartes épaisses ou les produits avec plusieurs diamètres de forets spéciaux.
Valeurs de départ réalistes selon le contexte
Il n'existe pas une valeur universelle. Une carte grand public 2 couches et un produit de sécurité n'acceptent pas le même risque. Le tableau ci-dessous donne des ordres de grandeur de départ pour lancer la discussion DFM. Il ne remplace pas les capacités exactes de votre usine.
| Contexte | Anneau minimum visé | Commentaire DFM |
|---|---|---|
| Prototype standard, faible densité | ≈ 0,10 mm | Acceptable si le fabricant confirme le process standard |
| Production série Classe 2 | ≈ 0,125 à 0,15 mm | Point d'équilibre courant entre densité et robustesse |
| Carte multicouche dense | ≈ 0,15 mm et plus | Prévoir une marge supplémentaire sur couches internes |
| Produit haute fiabilité / Classe 3 | ≈ 0,15 à 0,20 mm ou plus | Privilégier la robustesse et la stabilité long terme |
Règle simple
Si votre design ne tolère ni rebut supplémentaire, ni défaillance terrain, ne dimensionnez jamais au strict minimum marketing du fabricant. Demandez la capacité standard, puis la capacité recommandée pour production stable. Les deux valeurs ne sont presque jamais identiques.
Les 5 causes de breakout les plus fréquentes
1. Tolérance de perçage ignorée
Un trou se décale toujours légèrement. Si le pad a été dimensionné sans cette dérive, l'anneau minimum disparaît sur un quadrant du trou.
2. Couches internes sous-dimensionnées
Les designers vérifient souvent la couche externe, puis oublient que l'enregistrement multicouche est plus contraignant à l'intérieur du stack-up.
3. Bibliothèque d'empreintes générique
Une bibliothèque importée d'un ancien projet peut être correcte pour un fournisseur et hors tolérance pour un autre, surtout si les règles de perçage ont changé.
4. Vias trop proches du bord de carte ou d'un routage
Le contour usiné, le V-score ou la dépanelisation ajoutent des variations mécaniques qui réduisent la marge autour du cuivre.
5. Sur-optimisation de densité
Réduire chaque pad au plus petit diamètre possible permet parfois de passer un routage, mais dégrade fortement le rendement de fabrication et la fiabilité terrain.
Annular ring, fiabilité et type de produit
Un anneau annulaire faible n'a pas le même impact selon l'usage final. Sur un prototype de validation rapide, il peut n'affecter que le rendement de production. Sur un produit soumis à vibration, cycles thermiques ou maintenance prolongée, il fragilise la métallisation et augmente le risque de défaut latent.
Quand une marge large est justifiée
- Applications automobiles, industrielles ou médicales
- Cartes épaisses avec trous métallisés profonds
- Assemblages avec contraintes mécaniques ou thermiques répétées
- Produits à faible tolérance au risque de retour terrain
Quand la réduction devient dangereuse
- Si elle sert seulement à éviter un redesign d'implantation
- Si les couches internes n'ont pas été vérifiées séparément
- Si le fabricant n'a confirmé que sa capacité laboratoire, pas sa capacité série
- Si la carte impose déjà du via-in-pad ou un stack-up HDI serré
Quand ce n'est pas le bon levier
Réduire l'anneau annulaire n'est pas toujours la bonne réponse à un problème de densité. Si le routage est bloqué, il vaut souvent mieux revoir la stratégie de fan-out, passer sur une structure HDI adaptée, redistribuer les composants ou modifier le nombre de couches.
En clair : un anneau annulaire minimaliste peut faire gagner de la place, mais il n'est pas idéal pour toutes les cartes. Dès que votre besoin porte sur la robustesse, la répétabilité série ou la maintenance long terme, une marge plus large reste le choix le plus sûr.
Checklist DFM avant envoi des fichiers
Vérifiez l'anneau minimum sur vias, trous composants et couches internes, pas seulement sur les pads visibles.
Confirmez les tolérances de perçage, d'enregistrement et l'aspect ratio auprès du fabricant.
Contrôlez les zones critiques : BGA, connecteurs, points de fixation, bord de carte et perçages mécaniques.
Harmonisez vos règles avec la classe produit et les exigences qualité de l'assemblage final.
Lancez une revue commune fabrication + assemblage PCBA si la carte mélange densité élevée, BGA et contraintes thermiques.
