Service press-fit pour connecteurs haute densité : trou métallisé cadré, outillage dédié, insertion contrôlée et preuve de test avant livraison en France.
/// Capacités
Un connecteur press-fit est un connecteur dont la broche conforme se verrouille dans un trou métallisé par déformation contrôlée. WellPCB traite ce montage comme un process mécanique qualifié, pas comme une simple insertion manuelle.
Contrôle du diamètre fini, cuivre de tonnelet, annular ring, finition et épaisseur PCB avant validation d'insertion.
Support sous carte, plaque de guidage et poinçon adaptés à la famille Molex, TE Connectivity, Amphenol ou Samtec.
Insertion avec suivi force-déplacement quand le risque mécanique justifie une preuve process plus forte qu'un contrôle visuel.

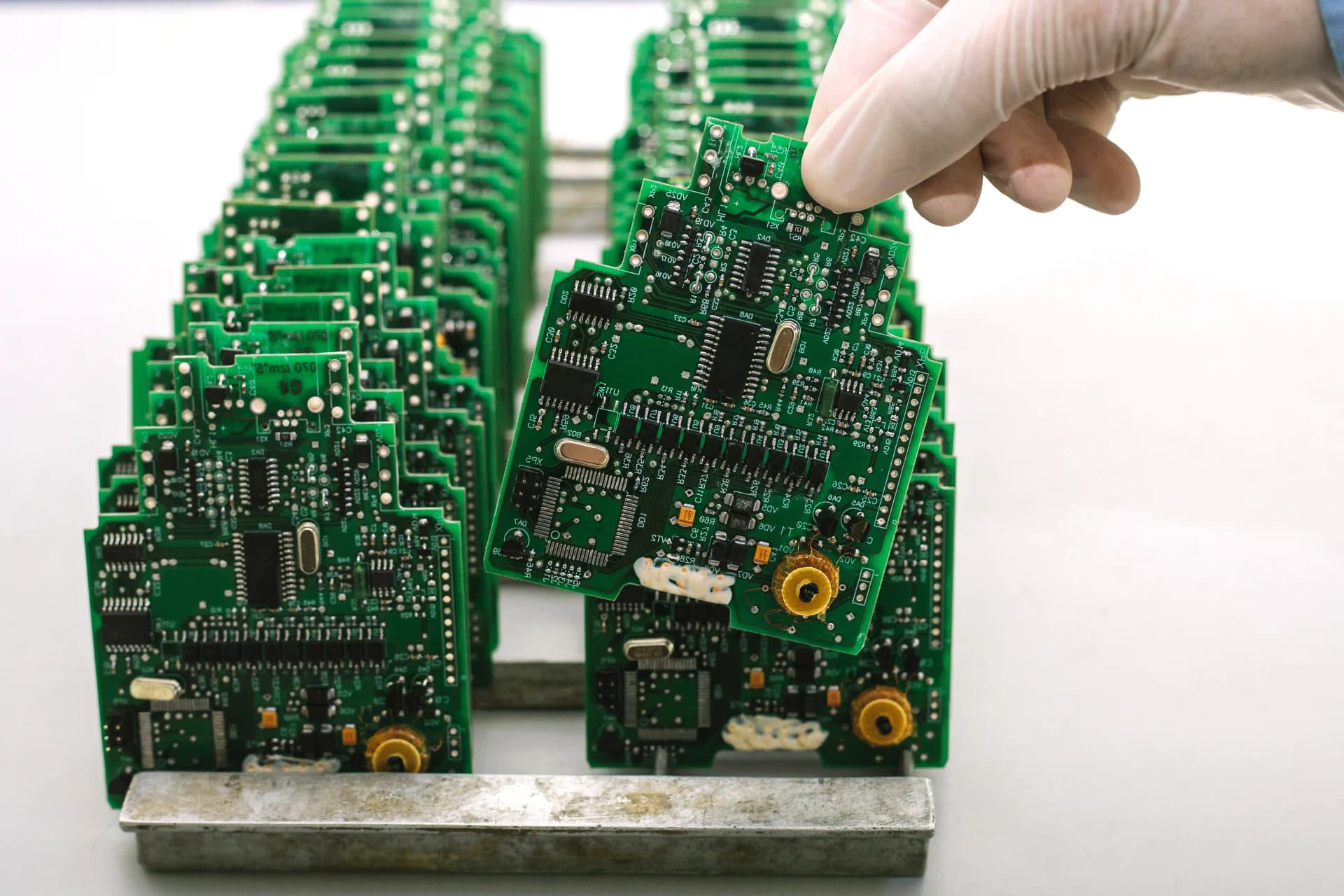

Prise en charge des fonds de panier multicouches avec connecteurs haute densité, cartes filles et contraintes d'alignement.
Hauteur assise, continuité électrique, inspection visuelle, test fonctionnel et coupe micrographique sur demande critique.
Règles d'extraction, inspection du tonnelet et décision rebut/déviation définies avant le premier lot, pas après l'incident.
Real Project Snapshot
Un OEM technologique allemand a d'abord acheté des composants passifs et des connecteurs, puis a visité l'usine en Chine du 20 au 24 octobre. Après cette revue terrain, l'équipe a présenté les capacités PCB/Assembly etbox build pour les projets 2026.
Le point utile pour un acheteur press-fit : quand les connecteurs, le PCB, le châssis et le test sont séparés entre fournisseurs, chaque interface devient une zone de litige. Un flux intégré fixe plus tôt la responsabilité du trou métallisé, de l'outillage et de la validation finale.
Données citées sans arrondi
/// Spécifications
Le press-fit est fiable seulement si le dossier relie la fiche connecteur au PCB réel. Un trou fini hors fenêtre peut créer une continuité correcte au banc, puis une fissure de tonnelet après vibration ou maintenance.
Type de service
Insertion press-fit de connecteurs PCB sans soudure
Applications
Backplanes, cartes puissance, contrôle industriel, télécom, test et instrumentation
Données RFQ requises
Gerber/ODB++, plan mécanique, référence connecteur, fiche fabricant, quantités
Points contrôlés
Diamètre fini, cuivre de trou, épaisseur PCB, finition, coplanarité, hauteur assise
Assemblages associés
PCB assembly, backplane PCB, box build, câbles internes et test système
Normes citées
IPC-A-610 Classe 2/3, IPC-9797 comme référence press-fit selon projet
Volumes
Prototype NPI, pré-série et production récurrente multi-PO
Livraison
France et Europe avec dossiers de lot et visibilité planning
Un connecteur électrique press-fit concentre la décision qualité sur la géométrie de contact. Dans un circuit imprimé, la broche conforme travaille dans le trou métallisé ; le cuivre interne, la finition et l'épaisseur de carte modifient donc directement la force d'insertion.
L'inspection suit les critères d'acceptation PCBA utilisés avec IPC-A-610 Classe 2 ou Classe 3. Pour le contexte normatif IPC, nous renvoyons vers la page publiqueIPC (electronics), car les domaines de standards directs bloquent souvent les robots d'indexation.
/// Process
Nous vérifions la fiche connecteur, le diamètre de trou fini, l'épaisseur cuivre du tonnelet, le stackup et les contraintes mécaniques avant chiffrage...
Le support sous carte, la plaque de guidage et le poinçon sont définis pour pousser la zone conforme sans vriller le PCB ni charger les composants voisins.
Le premier connecteur ou la première carte valide hauteur assise, alignement, effort d'insertion, continuité et absence de dommage visible.
La production suit une séquence documentée avec protection ESD, contrôle de position et enregistrement des écarts lorsque le programme l'exige.
Les cartes passent par contrôle visuel, continuité, test électrique ou fonctionnel. Les applications Classe 3 peuvent recevoir une preuve micrographique.
Chaque lot sort avec statut inspection, référence de révision, remarques de process et visibilité de livraison pour les programmes fractionnés.
/// Périmètre
Le press-fit convient aux interfaces denses et répétables. Le THT soudé ou la soudure sélective restent plus simples pour des connecteurs peu brochés, des designs très variables ou des prototypes qui changent chaque semaine.
“Le press-fit échoue rarement par mystère. Il échoue quand le trou, la broche et la presse sont achetés comme trois sujets séparés.”
/// FAQ
Un assemblage de connecteur press-fit PCB insère des broches conformes dans des trous métallisés calibrés sans brasage. La broche se déforme dans le tonnelet et crée un contact mécanique et électrique. La fiabilité dépend du trio trou fini, cuivre de trou et outillage, pas seulement de la référence connecteur. Pour un backplane de 2,4 mm ou une carte Classe 3, nous demandons la fiche fabricant et validons le plan de contrôle avant insertion.
Un lot de 200 backplanes n'est pas trop petit si le dossier est complet. Le coût principal vient du cadrage NPI, de l'outillage d'appui et du premier article, pas seulement du nombre de broches. Pour 200 pièces, nous recommandons une revue Gerber/ODB++, la fiche connecteur, une validation de hauteur assise et un test de continuité à 100 %. Si plusieurs POs suivent, nous pouvons fractionner les livraisons et garder la même séquence d'insertion.
Choisissez le press-fit quand un connecteur haute densité doit éviter un cycle thermique ou quand le nombre de broches rend la soudure THT moins rationnelle. La soudure sélective reste souvent meilleure pour des connecteurs simples, des petites séries très variables ou des trous moins stricts. Le press-fit devient intéressant sur backplanes, cartes télécom, modules puissance et interfaces remplaçables, à condition de contrôler force d'insertion, diamètre fini et inspection après extraction.
Envoyez au minimum Gerber ou ODB++, plan mécanique, stackup, référence exacte du connecteur, fiche fabricant, quantité, niveau IPC attendu et exigences de test. La fiche connecteur est indispensable car elle définit la fenêtre de trou fini, le cuivre recommandé et l'outillage d'insertion. Pour un projet critique, ajoutez la stratégie de rework et les critères de rejet. Un dossier complet réduit les allers-retours RFQ de plusieurs jours.
Nous commençons par hauteur assise, inspection visuelle, continuité électrique et contrôle de l'effort d'insertion quand le risque le justifie. Pour les cartes Classe 3, backplanes épais ou connecteurs très denses, une coupe micrographique peut confirmer l'état du tonnelet après insertion. Le test fonctionnel seul ne suffit pas toujours, car une fissure mécanique peut passer au départ puis échouer après vibration, cyclage thermique ou maintenance terrain.
Oui, le press-fit peut être intégré dans un programme PCB assembly ou box build avec SMT, THT, câbles internes, test fonctionnel et livraison fractionnée. Un cas client 2025-Q4 → 2026-Q1 a démarré par composants et connecteurs, puis a ouvert le périmètre vers PCB/Assembly après une visite de l'usine en Chine du 20 au 24 octobre. Cette approche limite les zones grises entre fournisseurs quand le connecteur influence aussi le châssis et le test final.
