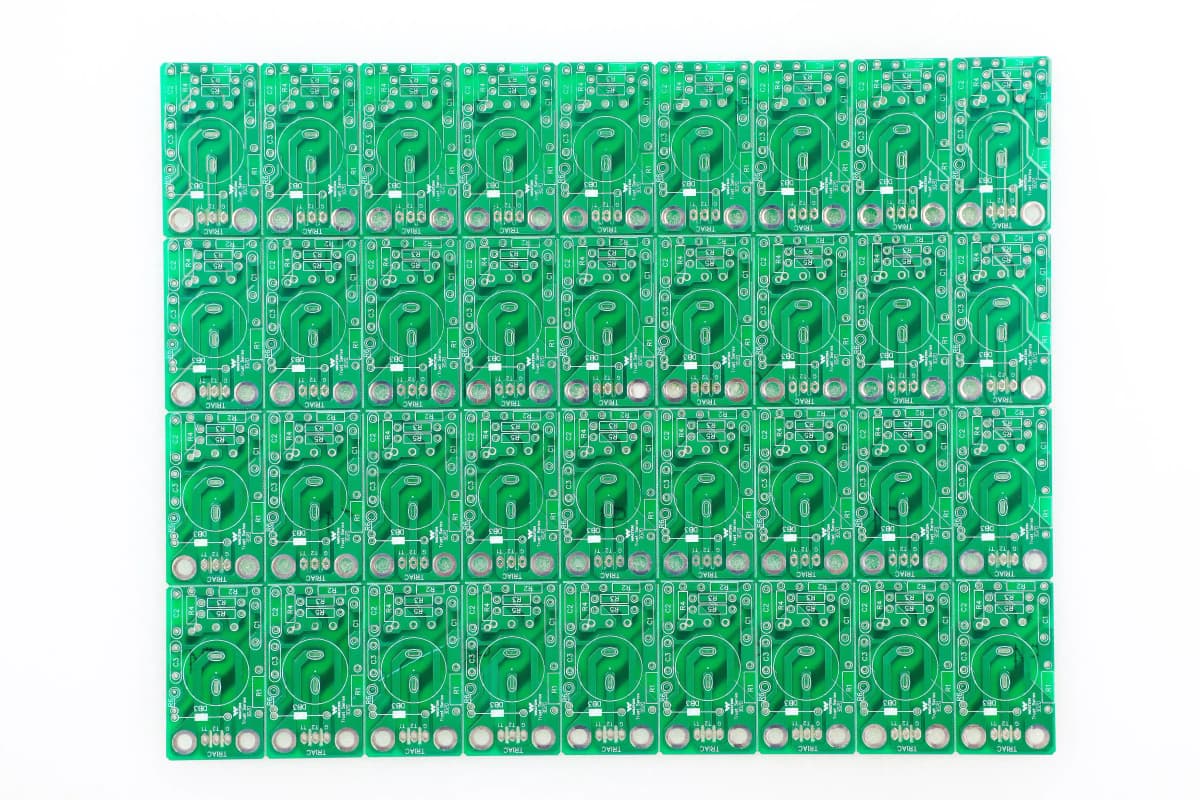

Fabrication de backplane PCB pour systèmes modulaires à forte densité: cartes télécom, instrumentation, défense, calcul industriel et châssis embarqués. Le différenciateur n'est pas seulement le nombre de couches, mais la maîtrise conjointe des connecteurs, de l'impédance, de la rigidité mécanique et de la distribution de puissance.
/// Projet système, pas simple carte nue
Nous traitons le backplane comme une interconnexion critique entre cartes filles, alimentation et châssis, pas comme un simple PCB multicouche agrandi.
Empilage, cuivre, diamètres de trous, annular rings et planéité sont cadrés autour des connecteurs press-fit, DIN 41612, hard metric ou mezzanine.
Le service sépare clairement les contraintes d'intégrité du signal, de distribution de puissance et de gestion du retour pour éviter les compromis...
Stackup, coupons, contraintes de perçage, déformation panel et stratégie de test sont figés avant de lancer un fond de panier coûteux à refaire.
Le besoin backplane naît surtout dans les architectures à cartes filles, forts courants ou liaisons rapides. Les capacités ci-dessous cadrent ce type de dossier sans le réduire à un simple PCB multicouche.
| Types de backplanes | Passifs, backplanes de puissance, cartes mère fond de panier, cartes d'interconnexion mixtes |
| Nombre de couches | 10 à 30+ couches selon densité connecteurs, puissance et signal rapide |
| Épaisseur typique | 2.0 mm à 6.4 mm selon rigidité mécanique, press-fit et hauteur de connecteurs |
| Matériaux | FR-4 Tg170, faibles pertes, hybrides FR-4 + matériaux RF si liens rapides |
| Impédance | 50 Ω, 85 Ω, 100 Ω différentiel selon SERDES, Ethernet, PCIe, VPX ou architecture propriétaire |
| Connecteurs | Press-fit, DIN 41612, hard metric, mezzanine, alimentation forte intensité |
| Perçage | Trous métallisés, back-drilling, tolérances renforcées sur zones connecteurs et vias de transition |
| Cuivre | 0.5 oz à 4 oz selon couches signal, plans et rails de puissance |
| Contrôles | Coupon d'impédance, contrôle dimensionnel, test électrique, inspection visuelle et rapport DFM sur demande |
| Assemblage associé | Insertion press-fit, soudure sélective, assemblage cartes filles et box build selon programme |
Le périmètre couvre la fabrication du fond de panier et la revue des interfaces qui conditionnent sa réussite: connecteurs, courant, vitesse de liaison, rigidité carte et stratégie d'assemblage. Ce n'est pas une promesse de conception SI complète côté client, mais un cadre industriel pour transformer un dossier complexe en carte fabricable.
Si le backplane doit ensuite recevoir des connecteurs press-fit, des cartes filles ou un châssis, nous intégrons ces contraintes dès la revue DFM afin d'éviter les surprises de planéité ou d'alignement.
/// Dossier, connecteurs, empilage, test
Un backplane engage plus de coût qu'une carte standard: dimensions, couches, connectique et retouches mécaniques rendent les erreurs tardives particulièrement chères. Le flux de lancement doit donc être strict.
Nous analysons vos schémas, stackup, brochages connecteurs, contraintes de courant et débits de données avant de chiffrer la fabricabilité du fond de panier.
Les zones press-fit et les empreintes haute densité sont revues pour la tolérance de trou fini, l'épaisseur cuivre, l'annular ring et la...
Nous gelons l'empilage, les plans de référence, les structures d'impédance et, si nécessaire, les options de back-drilling pour les liaisons rapides.
Le laminage, le perçage et la métallisation suivent des fenêtres process adaptées aux cartes épaisses, aux grands formats et aux densités de perçage...
Test électrique, contrôles géométriques, coupons d'impédance et revue visuelle assurent que le backplane reste assemblable avant insertion de...
Si le projet le demande, nous coordonnons l'insertion press-fit, l'assemblage des cartes filles, les faisceaux et l'intégration châssis pour...
Le bon backplane est celui qui reste intégrable après fabrication, après insertion connecteurs et après montage châssis. Les contrôles ci-dessous réduisent les mauvaises surprises les plus fréquentes.
Un backplane échoue souvent par tolérance mécanique ou qualité de connecteur avant d'échouer par schéma électrique.
La définition de l'épaisseur finale et du trou fini doit être compatible avec la technologie press-fit choisie, sinon l'insertion endommage la métallisation.
Les liaisons rapides d'un fond de panier exigent un empilage documenté et des plans de retour cohérents, surtout au passage connecteur-carte fille.
Le coût d'un backplane rend les itérations tardives très pénalisantes; la revue DFM en amont vaut plus qu'un simple devis au cm2.
| Programme | Contrainte | Approche Recommandée |
|---|---|---|
| Télécom et réseau | Grand nombre de slots, débits élevés, uptime 24/7 | Backplane multicouche avec impédance contrôlée, press-fit et coupons pour liaisons différentielles |
| Instrumentation et test | Cartes multiples, faible bruit, maintenance modulaire | Séparation signal/puissance, plans dédiés et connecteurs robustes pour maintenance terrain |
| Défense et embarqué | Vibrations, format châssis, documentation stricte | Matériaux Tg élevés, contrôles renforcés et coordination avec cartes filles et câblage |
| Calcul industriel | Courants importants, densité élevée, refroidissement | Rails de puissance dimensionnés, cuivre adapté et stratégie d'assemblage système dès le NPI |
Les fonds de panier cumulent des enjeux d'interconnexion, de distribution et d'intégrité du signal. Ces références publiques aident à cadrer le vocabulaire et la logique technique avant devis.
La définition et les usages d'un backplane clarifient la différence entre fond de panier passif, carte mère et architecture à cartes enfichables.
Les nets rapides d'un fond de panier se comportent comme des lignes de transmission, en particulier lorsque le signal traverse vias, connecteurs et cartes filles.
Les échanges de fabrication utilisent fréquemment le vocabulaire IPC pour aligner classes qualité, acceptation et exigences documentaires sur les PCB complexes.
Un projet backplane demande souvent plusieurs briques: empilage, impédance, assemblage, intégration et ressources de cadrage pour fiabiliser le dossier dès la consultation fournisseur.
Comprendre l'empilage, les plans et les compromis fabrication avant de figer un fond de panier.
Repères utiles pour les nets rapides, coupons et tolérances sur lignes différentielles.
Capacités PCB et assemblage pour équipements réseau, radio et infrastructure critique.
Page de repères techniques pour cadrer dimensions, matériaux et exigences de dossier.
Les demandes portent surtout sur le périmètre technique, le press-fit, le nombre de couches et les informations nécessaires avant devis.
Un backplane PCB, ou fond de panier, est une carte d'interconnexion qui relie plusieurs cartes filles, modules, alimentations ou interfaces dans un même châssis. Il peut être passif ou intégrer des fonctions de distribution d'énergie, de filtrage ou de supervision. Son enjeu principal est la fiabilité mécanique et électrique du système complet.
La page PCB multicouche couvre la fabrication générale des cartes à plusieurs couches. Cette page répond à un besoin commercial plus spécifique: fabriquer un fond de panier avec exigences press-fit, grands formats, nombreux connecteurs, distribution de puissance et intégrité du signal entre cartes. Les deux services se recoupent, mais le backplane ajoute une logique système et mécanique plus forte.
Oui. Nous cadrons le dossier autour des contraintes de trou fini, de cuivre dans le barrel, de planéité et d'épaisseur finale de carte. Si le projet l'exige, nous pouvons aussi coordonner l'insertion press-fit et l'assemblage des sous-ensembles associés afin de limiter les écarts entre fournisseurs.
Il n'y a pas de nombre unique. Un backplane simple de distribution peut rester proche de 10 à 12 couches, tandis qu'un fond de panier réseau ou calcul haute vitesse peut dépasser 20 couches avec empilage symétrique, plans multiples et structures d'impédance contrôlée. Le choix dépend du nombre de slots, des débits, du courant et du type de connecteurs.
Non, mais il devient fréquent quand les vias traversants créent des stubs incompatibles avec les débits visés. Pour des architectures SERDES, réseau ou télécom, nous examinons la longueur des stubs, le budget de perte et les transitions connecteur-carte fille avant de recommander ou non le back-drilling.
Le minimum utile est un dossier Gerber ou ODB++, perçages, stackup cible, exigences d'impédance, nomenclature des connecteurs, contraintes mécaniques du châssis, épaisseur finale souhaitée et quantités. Si vous avez des tableaux de nets critiques, un plan d'insertion press-fit ou des notes de courant par slot, ajoutez-les dès le départ pour éviter des hypothèses de devis trop larges.
Empilages 4 à 64 couches pour cartes complexes, plans dédiés et technologies avancées.
Validation stackup, structures 50 Ω ou 100 Ω et coupons TDR pour liaisons rapides.
Assemblage SMT, THT et intégration des cartes filles lorsque le projet dépasse le PCB nu.
Intégration châssis, sous-ensembles, câblage et test final pour systèmes modulaires complets.
Châssis télécom et réseau à cartes enfichables
Instrumentations modulaires et baies de test
Systèmes embarqués critiques à maintenance terrain
Programmes NPI avec connecteurs press-fit et forts courants
Envoyez vos Gerber, stackup, contraintes de connecteurs, dimensions châssis et exigences d'impédance. Nous clarifions les risques DFM avant de lancer une carte complexe et coûteuse à requalifier.
