Checklist Commande PCB : 15 Points à Vérifier Avant de Lancer Votre Production

Pourquoi une Checklist est Indispensable Avant de Commander vos PCB

Les chiffres parlent d'eux-mêmes. Selon les données internes de nos lignes de production, 30% des retards d'assemblage proviennent de problèmes liés aux composants — références obsolètes, ruptures de stock, BOM incomplète. Le marché mondial du PCB, estimé à 85,71 milliards de dollars en 2025, est devenu d'une complexité telle que même les ingénieurs expérimentés commettent des oublis qui coûtent cher en production.

Validation des Fichiers de Fabrication : Gerber, Perçage et Netlist

Les fichiers de fabrication constituent le socle de votre commande. Un Gerber corrompu, un fichier de perçage décalé ou une netlist incohérente peut retarder votre projet de plusieurs semaines. Le format standard de l'industrie reste le Gerber RS-274X, accompagné de fichiers Excellon pour le perçage. Certains fabricants acceptent également les formats ODB++ ou IPC-2581 qui encapsulent toutes les données dans un fichier unique, réduisant les risques d'incohérence.

Exportez l'ensemble des couches nécessaires : couches cuivre (top, bottom, internes), masque de soudure (top et bottom), sérigraphie (top et bottom), couche de pate à braser (cream/paste), et contour de carte (outline/mechanical). Vérifiez chaque fichier dans un viewer Gerber autonome — pas dans votre logiciel de conception — pour confirmer qu'aucune couche n'est manquante, décalée ou corrom&pue;e. Le format Gerber RS-274X est le standard accepté universellement. Notre viewer Gerber en ligne peut vous aider dans cette vérification.

Le fichier de perçage NC (format Excellon) doit partager exactement la même origine (0,0) que vos fichiers Gerber. Un décalage même minime — 1 mil — entre l'origine du drill et celle des Gerber provoque un désalignement des trous par rapport aux pads, rendant la carte inutilisable. Vérifiez également que la carte de perçage (drill table) est incluse, que les trous plated (PTH) et non-plated (NPTH) sont clairement distingués, et que les unités (pouces ou millimètres) sont spécifiées dans l'en-tête du fichier. Superposez le fichier de perçage aux couches cuivre dans votre viewer pour confirmer l'alignement visuel.

Vérification du BOM : Nomenclature, Références et Disponibilité

La BOM (Bill of Materials) est le document le plus critique après les Gerber. Une BOM incomplète, avec des références obsolètes ou des composants en rupture, est la première cause de retard d'assemblage. Dans le contexte actuel de la supply chain électronique, certains composants affichent des délais d'approvisionnement de 16 à 20 semaines pour les semi-conducteurs courants, et jusqu'à 30 à 40 semaines pour certaines mémoires et FPGA.

Chaque composant doit être identifié par son MPN (Manufacturer Part Number) complet, et non par une description générique comme «résistance 10k». La description doit inclure la valeur, la tolérance, le boîtier, la tension nominale et le fabricant. Pour chaque référence critique, spécifiez au moins un composant alternatif (second source) validé électriquement et mécaniquement. Cette précaution est particulièrement importante pour les composants actifs et les connecteurs propriétaires.

Avant de finaliser votre commande, vérifiez la disponibilité de chaque composant sur les plateformes de distribution agréées (Mouser, DigiKey, Farnell, Arrow). Identifiez les composants à long lead time et intégrez leurs délais dans votre planning. Pour un serviceturnkey (clé en main), notre équipe approvisionnement effectue cette vérification systématiquement et vous alerte sur les risques de rupture ou d'obsolescence.

Utilisez un format Excel structuré avec des colonnes clairement nommées : Item, Qty, Reference Designator, Value, Package/Footprint, Manufacturer, MPN, Alternate MPN, Description, et DNP (Do Not Place) le cas échéant. Évitez les fichiers PDF ou les BOM intégrées dans le schéma — elles ne sont pas exploitables directement par les systèmes ERP du fabricant. Assurez-vous que les designateurs de référence (R1, C5, U3...) correspondent exactement à la sérigraphie de votre layout.

Fichiers d'Assemblage : Centroid, Plans et Composants DNP

Les fichiers d'assemblage guident la machine pick-and-place dans le placement précis de chaque composant. Une erreur dans le fichier centroid — mauvaise rotation, origine décalée — se traduit directement par des composants mal placés ou inversés sur la carte finie.

Le fichier centroid (aussi appelé pick-and-place file ou XY data) doit contenir pour chaque composant : le designateur de référence, les coordonnées X et Y du centre du composant, l'angle de rotation, la face de placement (Top ou Bottom), et la valeur/empreinte. L'origine du fichier centroid doit coïncider exactement avec l'origine des Gerber. Les rotations doivent suivre la convention du fabricant — certains utilisent la broche 1 comme référence, d'autres le pad A1. Confirmez la convention avec votre assembleur avant l'envoi des fichiers.

Les composants DNP doivent être flaggués de manière identique dans la BOM, le fichier centroid et le plan d'assemblage. Utilisez une convention unique — «DNP», «NF» (Not Fitted) ou «OPEN» — et appliquez-la partout. Les incohérences entre documents sont une source majeure de confusion : un composant marqué DNP dans la BOM mais présent dans le centroid sera placé par la machine, générant des reprises manuelles coûteuses.

Spécifications de Fabrication : Matériaux, Empilage et Finition

Les spécifications de fabrication définissent les caractéristiques physiques de votre PCB. Un stack-up non documenté ou une finition de surface non précisée laisse le fabricant décider à votre place — et son choix par défaut ne correspondra pas forcément à votre application.

Pour les cartes multicouches, fournissez un dessin de stack-up détaillé spécifiant : l'épaisseur de chaque couche de cuivre (en oz ou µm), le matériau diélectrique (FR-4 standard, high-Tg, Rogers, polyimide), l'épaisseur totale de la carte, et les exigences d'impédance contrôlée le cas échéant (impédance cible, tolérance, structures concernées : microstrip, stripline). Pour les designs à impédance contrôlée, demandez au fabricant de valider le stack-up et de fournir un rapport de simulation avant fabrication. Un stack-up symétrique est essentiel pour éviter le gauchissement (warpage).

Le choix de la finition de surface impacte directement la soudabilité, la durée de stockage et le coût. Spécifiez-la explicitement dans vos notes de fabrication. Pour une analyse détaillée de chaque option, consultez notre guide complet sur les 10 finitions de surface PCB.

DFM et DFA : Vérifier la Fabricabilité de Votre Design

L'analyse DFM (Design for Manufacturing) et DFA (Design for Assembly) est le filet de sécurité ultime avant la mise en production. Elle identifie les problèmes que votre DRC (Design Rule Check) ne détecte pas : fabricabilité réelle, rendement attendu, coût de production. Les coûts de test représentent 25 à 30% du coût total de production — un design optimisé DFM/DFA réduit significativement ces coûts. Pour un guide complet, consultez notre article dédié aux 15 erreurs DFM/DFA à éviter.

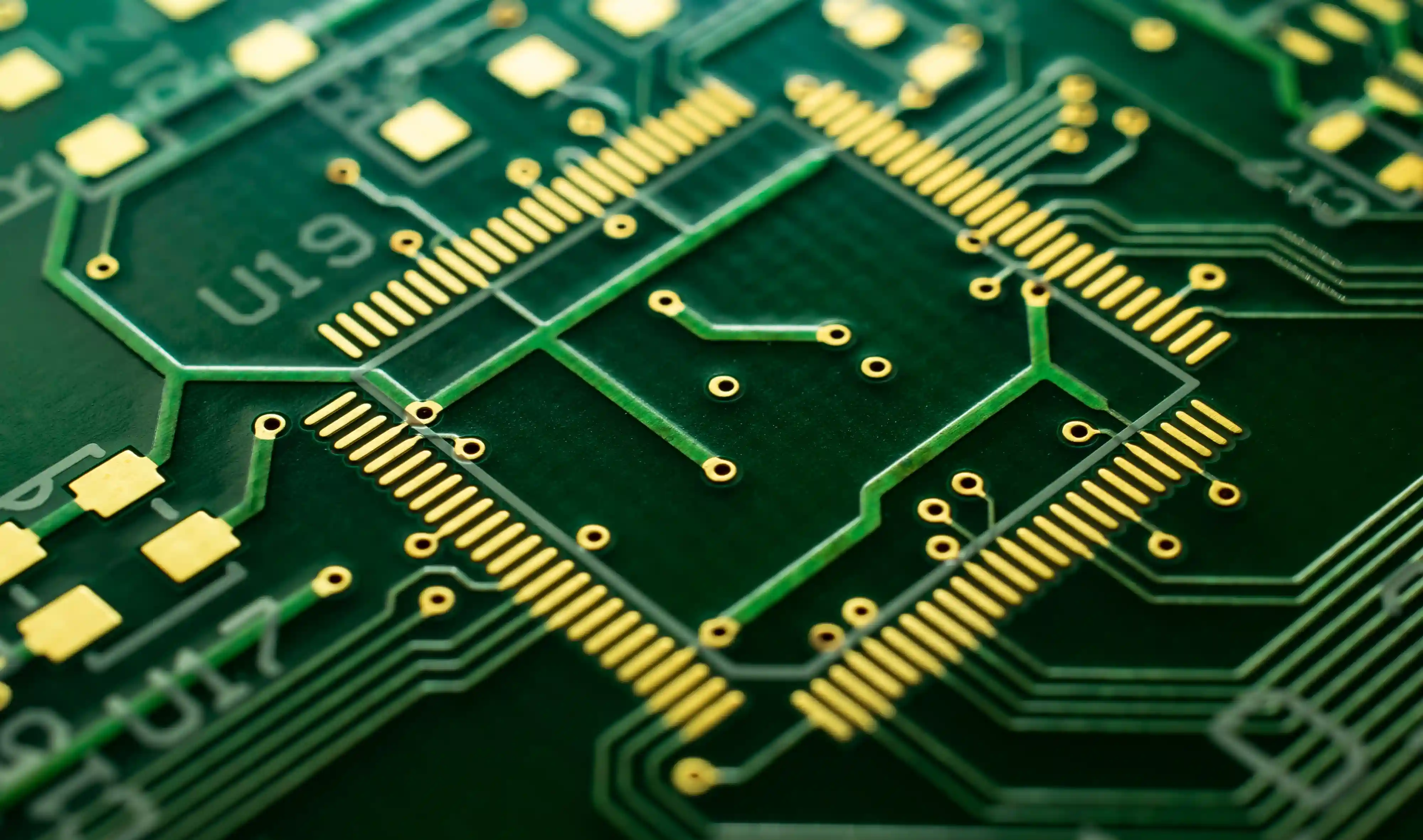

Demandez systématiquement un rapport DFM au fabricant avant le lancement de la production. Ce rapport doit couvrir les points suivants : largeur de piste et espacement minimaux, taille des anneaux annulaires (annular rings), clearance composant-bord de carte (minimum 2 mm recommandé), reliefs thermiques (thermal relief) sur les pads connectés aux plans de masse, et vérification des acid traps (angles aigus dans le routage). Chez WellPCB, l'analyse DFM/DFA est gratuite et systématique sur chaque nouveau projet — avec un rapport détaillé sous 24 heures.

Panélisation, Repères Fiduciaires et Pochoir

La panélisation, les fiducials et le pochoir (stencil) sont les trois éléments qui font le lien entre votre design et la ligne de production. Un panneau mal conçu, des fiducials absents ou un pochoir sous-dimensionné ralentissent la cadence et dégradent la qualité d'assemblage.

Si votre carte est panélisée (ce qui est le cas pour la quasi-totalité des productions série), le design du panneau doit intégrer plusieurs éléments obligatoires. Choisissez la méthode de dépanélisation adaptée : le V-score convient aux cartes rectangulaires simples avec des bords droits, tandis que le routage par tab (tab routing) est nécessaire pour les contours irréguliers ou les cartes avec des composants proches du bord. Prévoyez au minimum 3 repères fiduciaires globaux en arrangement asymétrique sur le panneau, plus des fiducials locaux près de chaque composant fine-pitch (BGA, QFP ≤ 0,5 mm). Les fiducials doivent être des cercles de cuivre exposé de 1 à 3 mm de diamètre, avec une zone de dégagement (clearance) de masque de soudure de 2 mm autour. Ajoutez des trous d'outillage (tooling holes) de 3,2 mm non métallisés dans les coins du panneau pour la fixation sur les rails de la machine SMT.

Conformité Réglementaire : RoHS, REACH et Marquage CE

La conformité réglementaire n'est pas optionnelle pour les produits mis sur le marché européen. La directive RoHS 3 (Restriction of Hazardous Substances) restreint l'utilisation de 10 substances dangereuses dans les équipements électriques et électroniques, dont le plomb, le mercure, le cadmium et six phtalates. Le règlement REACH va plus loin avec la liste SVHC (Substances of Very High Concern) qui est mise à jour semestriellement.

Exigez une confirmation écrite de conformité RoHS 3 et REACH de la part de votre fabricant, couvrant à la fois le PCB nu (substrat, masque de soudure, finition de surface) et tous les composants assemblés. Cette confirmation doit être documentée et traçable par lot de fabrication. Spécifiez explicitement le brasage sans plomb (lead-free) dans vos notes de fabrication — température de refusion, alliage SAC305 ou équivalent. La conformité réglementaire doit être vérifiée en amont, pas après la production.

Design for Test (DFT) et Points de Test

Le DFT (Design for Test) est souvent le grand oublié du processus de conception. Pourtant, sans points de test accessibles, les méthodes de test automatisées (ICT, flying probe) sont impossibles ou sévèrement limitées, rendant le diagnostic de défauts en production extrêmement coûteux.

Placez des pads de test sur tous les nets critiques : alimentations, bus de données, signaux de contrôle, reset, horloge, et signaux analogiques sensibles. Dimensionnez les pads de test à un minimum de 35 mil (0,9 mm) de diamètre, avec un espacement de 100 mil (2,54 mm) entre centres pour compatibilité ICT standard. Placez-les de préférence côté soudure (bottom), loin des composants hauts, avec un accès suffisant pour les sondes de test. Intégrez le DFT dès la phase de placement des composants, pas en fin de routage quand il ne reste plus de place. Pour plus de détails sur les stratégies de test, consultez notre guide sur lesméthodes de test PCB.

Contrôle de Version, Communication et Validation Finale

La dernière ligne droite avant la mise en production est la plus critique. Un décalage de version entre vos fichiers Gerber, votre BOM et votre centroid est la recette assurée pour un désastre. De même, un accord explicite sur les critères d'acceptation est indispensable pour éviter les litiges à la réception.

Établissez une convention de nommage stricte incluant le nom du projet, le numéro de révision et la date. Exemple : PROJET-X_Rev_C_2026-02-26. Tous les fichiers d'un même package (Gerber, BOM, centroid, notes de fabrication) doivent porter le même numéro de révision. Archivez chaque version et ne transmettez jamais de fichiers «en cours» ou sans numéro de version au fabricant. Un système de versionnement (Git, SVN) ou un simple tableau de suivi des révisions peut éviter des erreurs coûteuses.

Convenez avec votre fabricant de la réalisation d'une FAI (First Article Inspection) avant le lancement de la série complète. La FAI documente chaque mesure, chaque valeur de composant, chaque point de test sur les premières cartes produites. Définissez également la classe d'acceptation selon la norme IPC-A-610 : Classe 2 pour l'électronique commerciale et industrielle (standard pour la majorité des applications), ou Classe 3 pour les applications haute fiabilité (médical, aéronautique, défense). La classe IPC définit les critères d'acceptation visuelle, les niveaux de défaut tolérés et les exigences de brasage conformément à la norme J-STD-001.

Récapitulatif : Les 15 Points de la Checklist

Voici la synthèse des 15 vérifications à effectuer systématiquement avant d'envoyer vos fichiers de fabrication. Imprimez ce tableau et cochez chaque point avant toute commande.

Questions Fréquentes (FAQ)
